Descripción:
Imagen de la banda de ventana IR de onda larga «limpia» de 10.4 micrómetros del AHI del Himawari (izquierda) y espectro de emisiones terrestres en el cual la región de ventana infrarroja de onda larga está resaltada (derecha).

Descripción:
Imagen de la banda de ventana IR de onda larga «sucia» de 12.4 micrómetros del AHI del Himawari (izquierda) y espectro de emisiones terrestres en el cual la región de absorción del vapor de agua en niveles bajos está resaltada (derecha).

Descripción:
Imagen de la banda de dióxido de carbono en el IR de onda larga de 13.3 micrómetros del AHI del Himawari (izquierda) y espectro de emisiones terrestres en el cual la región de absorción del dióxido de carbono está resaltada (derecha).

Descripción:
Imagen de la banda de vapor de agua en niveles altos de 6.2 micrómetros del AHI del Himawari (izquierda) y espectro de emisiones terrestres en el cual la región de absorción del vapor de agua está resaltada (derecha).

Descripción:
Imagen de la banda de ozono en el IR de 9.6 micrómetros del AHI del Himawari (izquierda) y espectro de emisiones terrestres en el cual la región de absorción del ozono está resaltada (derecha).

Descripción:
Imagen de la banda de vapor de agua de 6.2 micrómetros del AHI del Himawari captada sobre la región de Asia oriental el 17 de agosto de 2015 durante una calurosa tarde de verano.

Descripción:

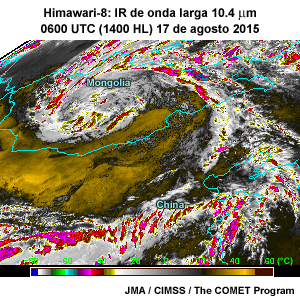

Imagen de la banda IR de 10.4 micrómetros del AHI del Himawari captada sobre la región de Asia oriental el 17 de agosto de 2015 que destaca las características de la superficie durante una calurosa tarde de verano.

Descripción:
Imagen visible del GOES en la cual se observa la dispersión de la luz visible causada temprano por la mañana por los aerosoles atmosféricos, cuando el satélite y el Sol están al este de la región de la imagen.

Descripción:
Imagen visible del GOES en la cual se observa la dispersión de la luz visible causada a mediodía por los aerosoles atmosféricos, cuando el satélite está al este y el Sol encima de la región de la imagen.

Descripción:
Imagen visible del GOES en la cual se observa la dispersión de la luz visible causada por la tarde por los aerosoles atmosféricos, cuando el satélite está al este y el Sol al oeste de la región de la imagen.

Descripción:

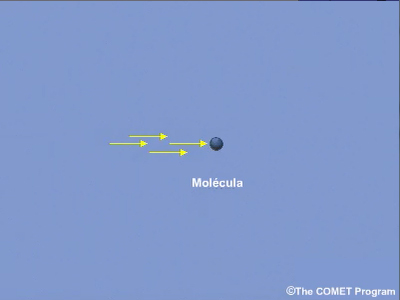

Animación de las interacciones entre la energía y las moléculas atmosféricas que demuestra la conservación de la energía.

Descripción:
Curva de radiancia de Planck que muestra la radiación emitida por la Tierra.

Descripción:

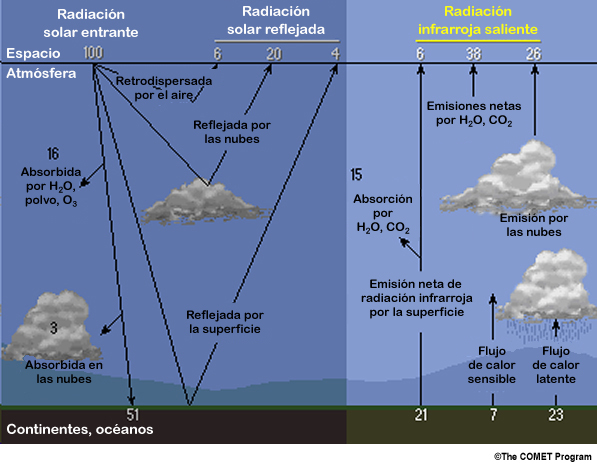

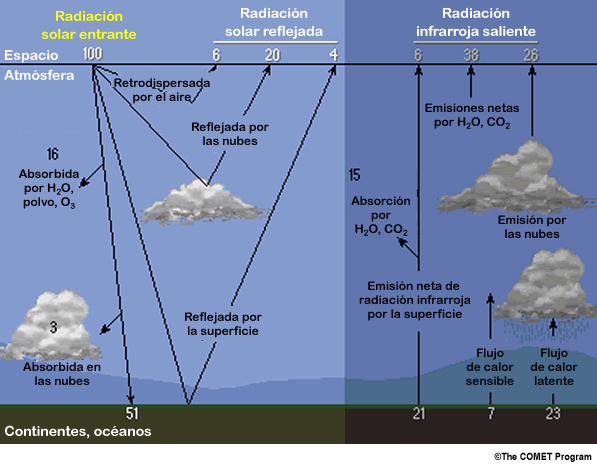

Diagrama conceptual de las interacciones entre la radiación solar entrante, la atmósfera terrestre y la superficie.

Descripción:
Diagrama conceptual de las interacciones entre la radiación solar entrante, la atmósfera terrestre y la superficie.

Descripción:
Trazado de la curva de radiancia terrestre atenuada por la absorción de los gases atmosféricos.

Descripción:
Mapa conceptual que ilustra ilustra la relación entre la energía emitida por la Tierra y lo que observa el satélite.

Descripción:
Curva de radiancia de Planck de las emisiones terrestres (izquierda) y el espectro de las emisiones infrarrojas reales (derecha).

Descripción:
Diagrama conceptual de las interacciones entre la radiación emitida por la Tierra y la atmósfera terrestre.

Descripción:
Ilustración del GOES-R en órbita, con indicaciones de sus instrumentos y el ABI (Advanced Baseline Imager).

Descripción:
Función de ponderación de la banda de ventana IR de onda larga «limpia» de 10.4 micrómetros del ABI del GOES-R para condiciones típicas de verano en las latitudes medias junto a una imagen del AHI del Himawari.

Descripción:
Función de ponderación de la banda de ventana IR de onda larga «sucia» de 12.3 micrómetros del ABI del GOES-R para condiciones típicas de verano en las latitudes medias junto a una imagen del AHI del Himawari.

Descripción:
Función de ponderación de la banda de 6.2 micrómetros de vapor de agua del ABI del GOES-R para condiciones típicas de verano en las latitudes medias junto a una imagen del AHI del Himawari.

Descripción:
Diagrama conceptual de las interacciones entre la radiación solar entrante, la atmósfera terrestre y la superficie.

Descripción:
Espectro solar con las regiones de absorción creadas por las moléculas atmosféricas.

Descripción:
Diagrama conceptual de las interacciones entre la radiación emitida por la Tierra y la atmósfera terrestre.

Descripción:
Curvas de radiancia de las emisiones solares y terrestres (izquierda) y curvas de radiancia de Planck correspondientes a distintas temperaturas (derecha)

Descripción:
La forma integral de la ecuación de transferencia radiativa; se destacan el término de contribución de la atmósfera y la función de ponderación.

Descripción:
Mapa conceptual del proceso de transferencia radiativa de la energía térmica emitida por la atmósfera y la superficie terrestres a través de la atmósfera.

Descripción:

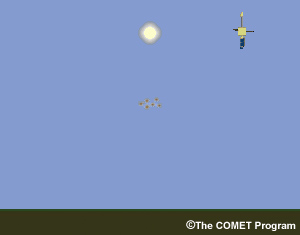

Animación de la dispersión de la radiación solar a mediodía, cuando tanto el satélite como el Sol se encuentran encima de de los aerosoles que producen la dispersión.

Descripción:

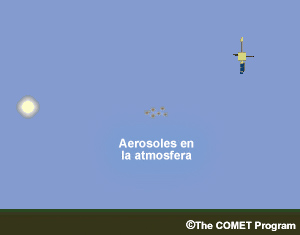

Animación de la dispersión de la radiación solar en las últimas horas del día, cuando el satélite y el Sol se encuentran en lados opuestos respecto de los aerosoles que producen la dispersión.

Descripción:
Mapa conceptual de la absorción selectiva de la energía terrestre emitida por los gases de absorción en el infrarrojo.

Descripción:
Animación del calentamiento de la atmósfera y la superficie terrestres inducido por la radiación solar entrante.

Descripción:

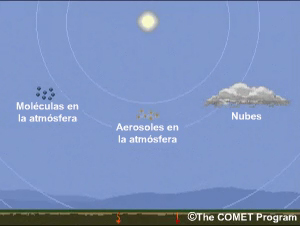

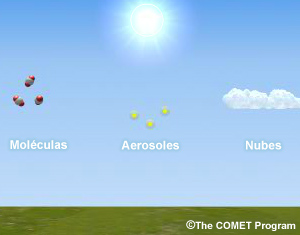

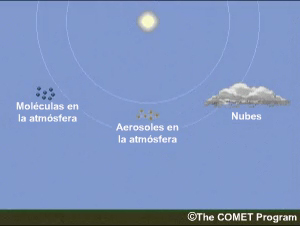

Animación de la radiación solar entrante reflejada por la superficie terrestre y dispersada por varios componentes atmosféricos.

Descripción:
Animación de la radiación solar entrante que atraviesa la atmósfera terrestre.

Descripción:

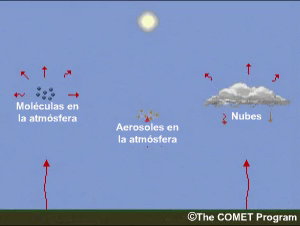

Animación de la radiación infrarroja térmica emitida por la atmósfera y la superficie terrestres.

Descripción:

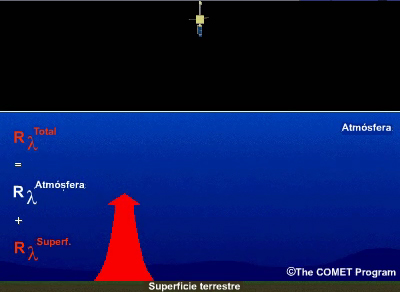

Animación de las contribuciones de la atmósfera y la superficie terrestres a la cantidad de energía total que se aleja del límite de la atmósfera.

Descripción:

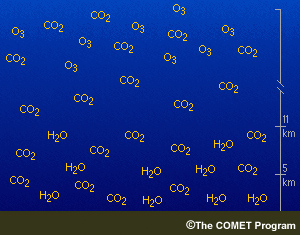

Animación de moléculas atmosféricas que pulsan cuando absorben la radiación entrante o emitida por la Tierra.

Descripción:
Animación de la ley de Beer y cómo describe la energía que atraviesa la atmósfera desde el suelo hasta los límites superiores.

Descripción:

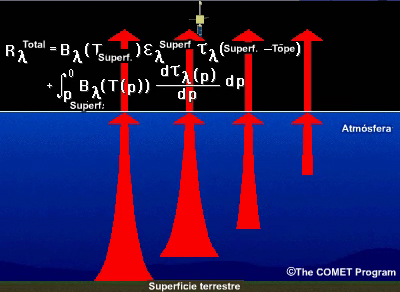

Animación de la radiancia emitida total ascendente como la suma de las contribuciones de la atmósfera y de la superficie y la ecuación completa de transferencia radiativa.

Descripción:
El satélite capta la energía emitida por la Tierra; se muestra la ecuación de radiancia

Descripción:
La ecuación de la radiancia de Planck (izquierda) y las curvas de radiancia de las emisiones solares y terrestres (derecha)

Descripción:
La ecuación de la radiancia emitida por la Tierra.

Descripción:
La ecuación de la radiancia emitida por la Tierra.

Descripción:
La emisión de radiancia de Planck aumenta en dos longitudes de onda distintas (izquierda) 5 y 14 micrómetros; representación del aumento en diagramas de barras.

Descripción:
La ecuación de la temperatura de emisión (izquierda) y la ecuación de radiación de Planck (derecha)

Descripción:
Curvas de radiancia de Planck que muestran la radiación solar entrante y la radiación emitida por la Tierra.

Descripción:
Curva de radiancia de Planck que muestra la radiación solar recibida por la Tierra.

Descripción:
Miniatura de la lección de ASMET titulada Fundamentos de teledetección en el visible e infrarrojo

Descripción:
Ilustración del concepto de función de ponderación atmosférica.
