Descripción:
Esta ilustración conceptual muestra cómo se puede eliminar la inestabilidad y la sobresaturación de los modelos de PNT bajo diferentes regímenes de estabilidad. El lado izquierdo muestra los pasos cuando la columna atmosférica del modelo es inestable y se activa el esquema de convección. Normalmente esto ocurre sin sobresaturación en la columna, pero con la inestabilidad potencial que resulta en sobresaturación dentro de las nubes convectivas a escala inferior a la malla creadas con el perfil de estabilidad del pronóstico. Aunque el esquema de convección no suele crear hidrometeoros de nubes o precipitación, es posible que se creen a partir de la sobresaturación que se obtiene después de activar el esquema. Luego el esquema de microfísica procesa estos hidrometeoros en el modelo numérico para producir una región de nubes estratiformes y precipitación. El lado derecho muestra el manejo de la sobresaturación en un régimen estable. El esquema de microfísica crea agua líquida o hielo en la nube, lo cual aporta directamente un cantidad de humedad suficiente a la precipitación en la columna para impedir la evaporación o aporta hidrometeoros de precipitación para esquemas más complejos, y luego se asigna suficiente humedad a la precipitación en las capas debajo de donde se han creado los hidrometeoros de precipitación.

Descripción:

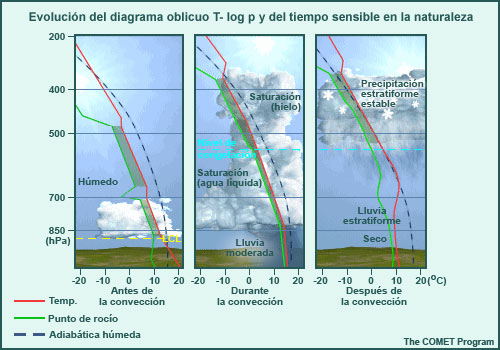

Evolución de los perfiles de temperatura y humedad y del tiempo sensible en la naturaleza en tres momentos distintos. Antes de la convección, el sondeo es húmedo, bien mezclado hasta el nivel de convección libre, hay energía para empuje hidrostático arriba de las parcelas de la capa límite, y está soleado, con cúmulos. Durante la convección, parte del área presenta lluvia fuerte y parte no, la nubes cumuliformes alcanzan la troposfera superior, arriba del nivel de congelamiento, la condiciones están saturadas respecto del hielo arriba del nivel de congelamiento y el agua líquida debajo de dicho nivel, y el sondeo hasta el nivel de convección se aproxima a un gradiente adiabático húmedo. Después de la convección, el sondeo presenta una forma de cebolla, con aire fresco, húmedo y estable abajo y aire más cálido y seco arriba, y gradientes adiabáticos húmedos saturados respecto del hielo más arriba, a la vez que las nubes estables ocupan toda el área arriba del nivel de congelamiento, produciendo precipitación que cae y genera lluvia en los niveles inferiores.

Descripción:
Ilustración del proceso de creación de la precipitación en los modelos de PNT. La asimilación de datos crea las condiciones iniciales y dinámica del modelo, así como los vientos, la temperatura y humedad para la estructura a pronosticar. Si se produce la sobresaturación, se crearán nubes y precipitación en el modelo. Además, para evitar problemas de inicialización del modelo al recrear los hidrometeoros, los hidrometeoros creados por la parametrización de la microfísica suelen reintroducirse a través del campo de primera aproximación del pronóstico al sistema de asimilación de datos.

Descripción:
El perfil de calentamiento de la parametrización de la convección produce la mayor parte del calentamiento en la región arriba de 600 hPa, con el máximo cerca de 400 hPa, mientras que el calentamiento de la parametrización de microfísica en un modelo de resolución gruesa genera máximo nivel de convección a escala de malla a una altitud mucho menor, entre 600 y 700 hPa, y con una amplitud mayor que la parametrización de la convección, la cual supone que la convección solo ocupa una pequeña fracción de la celda de malla.
