Détection des nuages et caractérisation
Détection des nuages et caractérisation » Distinction de la phase des nuages de jour (DPNJ)
Nuages sur la neige à l'aide de la distinction de la phase nuageuse de jour
Parcourez l'exemple suivant pour voir comment le produit RVB de la distinction de la phase nuageuse de jour peut être utile pour détecter et caractériser la couverture nuageuse.
Défi d’analyse - Partie 1
Une puissante tempête hivernale de fin novembre 2018 a provoqué de fortes chutes de neige et des conditions de blizzard sur une grande partie du Midwest des États-Unis, ce qui a eu des répercussions importantes sur les voyages de vacances après l’Action de grâce. Derrière la tempête au départ et alors que l'air arctique affluait du nord, une scène complexe composée d'une couverture de neige fraîche, de caractéristiques terrestres et d'une couverture nuageuse est apparue.

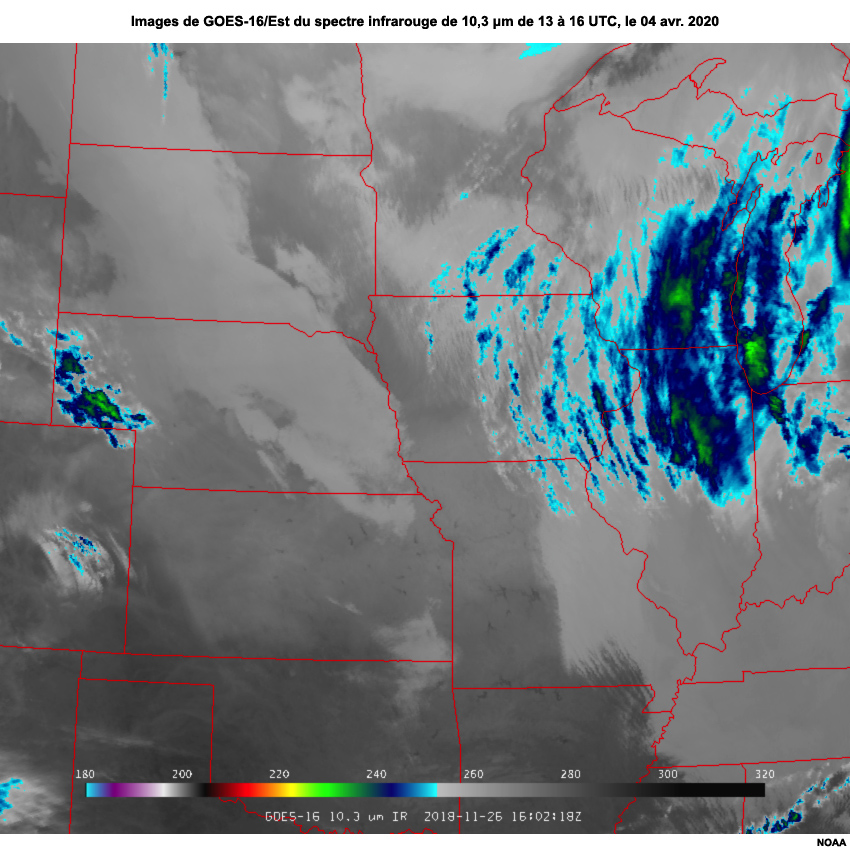

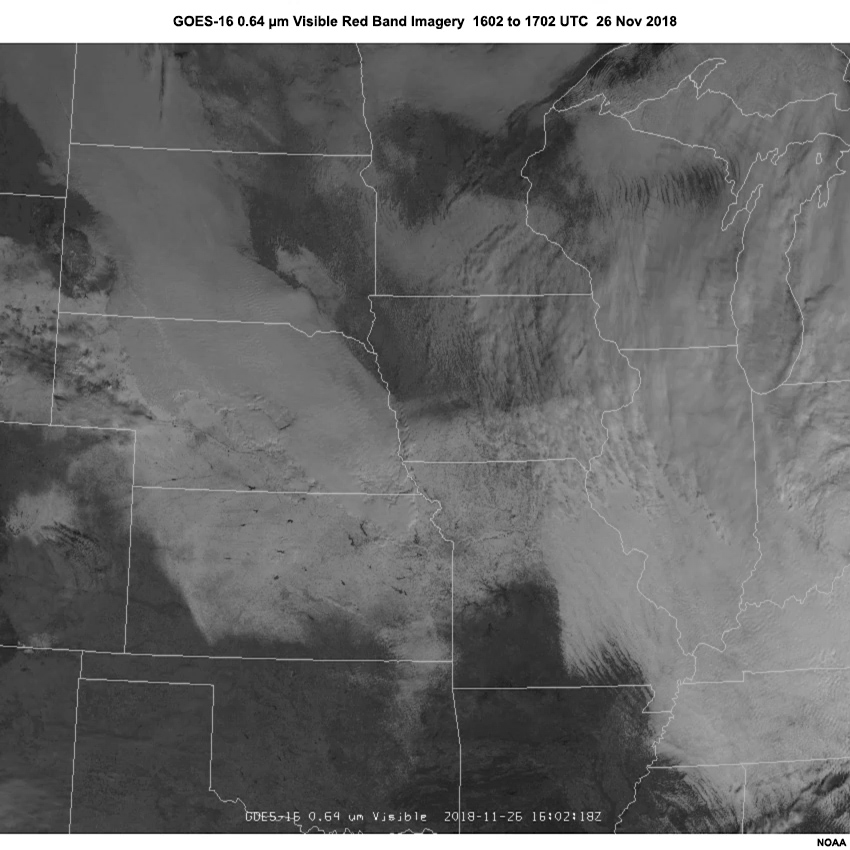

Visualisez les boucles d'images GOES-16 visible de 0,64 µm et IR de 10,3 µm suivantes.
Question
Quelles caractéristiques pouvez-vous voir dans les animations ?
Les images dans le visible et dans l’infrarouge fournissent des indices solides sur la composition de la situation. Plusieurs caractéristiques sont visibles, notamment le sol nu, les lacs, la couverture de neige et les nuages à différents niveaux. Dans les images visibles, la couverture de neige et les nuages sont très réfléchissants et quelque peu difficiles à différencier là où ils se chevauchent. Nous voyons une grande zone de températures infrarouges plus froides en conjonction avec la couverture de neige. Les températures au sommet des nuages des images infrarouges montrent à la fois des nuages bas et hauts. Des informations supplémentaires sur la phase nuageuse aideraient à clarifier à la fois l'étendue et le type de couverture nuageuse que nous observons. Ensuite, regardons un produit RVB conçu pour faire exactement cela.
Défi d’analyse - Partie 2

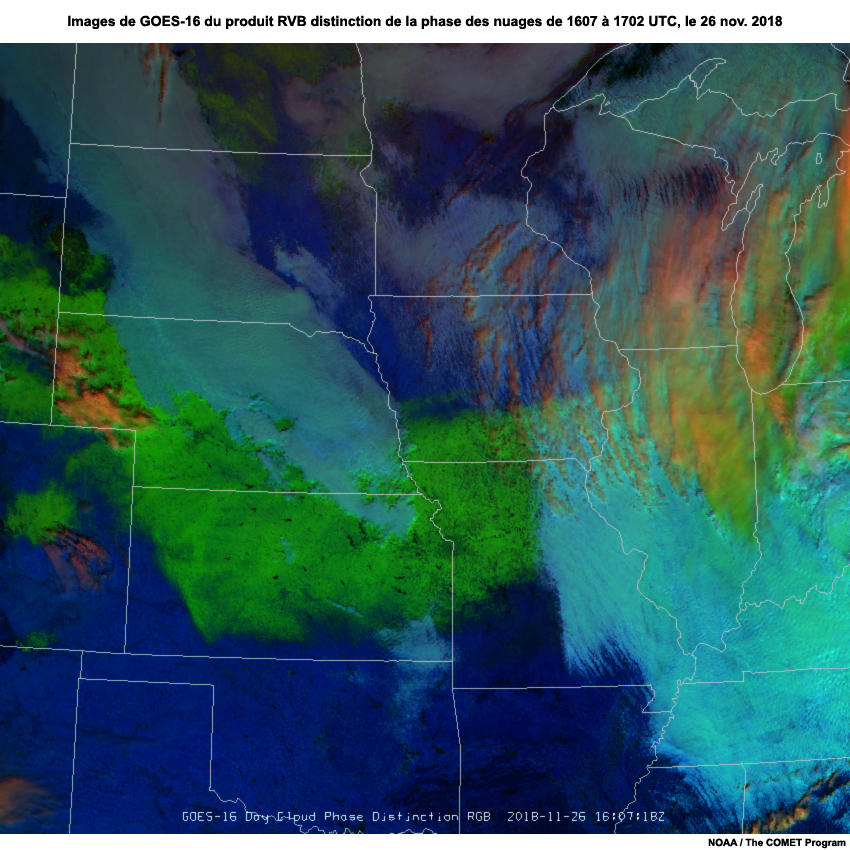

Affichez l'animation RVB de la distinction de la phase des nuages de jour (DPNJ) pour vous aider à affiner votre analyse de la partie 1.
Exercice pratique
Essayez d'identifier les caractéristiques suivantes à partir de l'animation. Faites glisser et déposer une caractéristique de la liste pour qu'elle corresponde à la caractéristique correspondante dans l'image. Vous pouvez faire glisser/déposer chaque étiquette plusieurs fois.

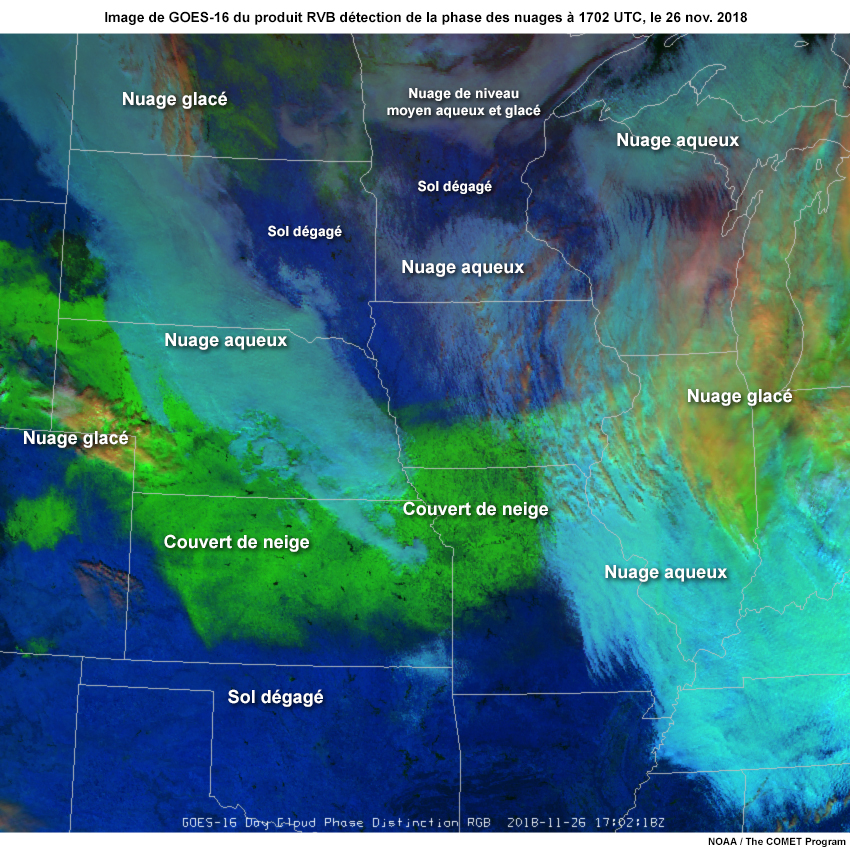

La distinction de la phase des nuages de jour RVB (DPNJ) révèle clairement les emplacements de la neige et du sol dégagé, ainsi que les distinctions entre les nuages de glace et d'eau. Le DPNJ RVB comprend une combinaison de bandes (la visible à 0,64 µm, la neige/glace à 1,6 µm et l’IR d’ondes longues à 10,3 µm) bien adaptées à la différenciation entre les phases nuageuses d’eau ou de glace et des entités à la surface terrestre à l’arrière-plan, facilitant le travail du prévisionniste lors de l'analyse de ces scènes compliquées.
Le produit DPNJ RGB exploite les points forts de chaque bande spectrale. La bande visible à 0,64 µm de résolution haute de 0,5 km offre une vue nette des surfaces enneigées, des surfaces de glace et des éléments nuageux. La bande infrarouge proche de 1,6 µm, avec sa sensibilité aux propriétés réfléchissantes de liquide par rapport à la glace, permet l'identification de la couverture de neige et de glace et de la phase nuageuse. Et les températures de luminosité de la bande IR de 10,3 µm fournissent des informations supplémentaires sur la hauteur des nuages. La résolution spectrale accrue de l'ABI par rapport aux imageurs GOES précédents améliore encore plus les capacités d’identification des caractéristiques de surface et atmosphériques.
Pour une discussion approfondie de cet exemple, démontrant des produits permettant de distinguer les nuages d'une couverture de neige fraîche dans le centre des États-Unis, consultez cet article de blog Satellite Liaison du 26 novembre 2018.
Utilisez le bouton d’option « Suivante » pour continuer à travailler sur les exemples de caractérisation de nuage ou cliquez revenir au menu « Choisir un exemple ».
Détection des nuages et caractérisation » Nuage-brouillard de jour
Défi d’analyse - Partie I
Brouillard à l’aéroport à l’aide du produit RVB neige-brouillard de jour

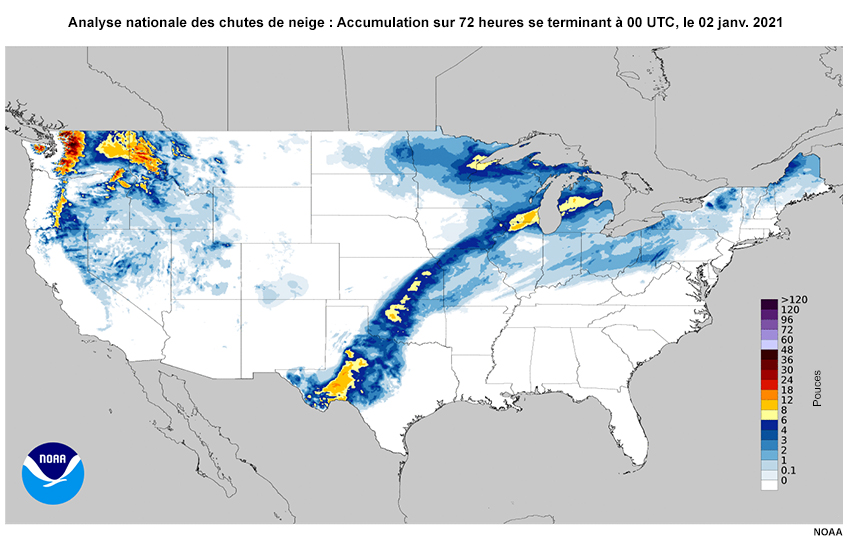

Une forte tempête hivernale s'est déplacée du sud des Rocheuses vers les plaines du sud le 31 décembre 2020, laissant tomber de fortes chutes de neige, de la pluie verglaçante et des précipitations sur les plaines du sud avant de se diriger rapidement vers le Midwest et le centre des Grands Lacs le 1er et 2 janvier 2021. Plusieurs pouces de neige ont recouvert des zones de l'ouest du Texas aux parties ouest et centrale de l'Oklahoma, Oklahoma City recevant un record de 5,1 pouces (12,95 cm) vers midi le 1er janvier. Des températures relativement fraîches avec des lectures de jour dans les 30 degrés Fahrenheit ont persisté sur les zones couvertes de neige au cours des deux jours suivants, contribuant à une fonte progressive de la couverture de neige. L'humidité persistante de la couche limite et le refroidissement radiatif nocturne ont augmenté le risque de formation de brouillard et de stratus à basse altitude pendant la nuit et aussi pendant les premières heures du matin, en particulier là où la couverture de neige était présente. Le 3 janvier au matin, l'approche d'une faible onde courte, le développement d'une dépression en surface et la présence continue d'humidité à basse altitude ont encore augmenté le potentiel de stratus bas et ou de brouillard dans des parties de l'ouest et du centre de l'Oklahoma.
L'imagerie RVB neige-nuage de jour a joué un rôle important dans la prise de décision opérationnelle au bureau de prévision du NWS à Norman, OK pour prévoir le développement du brouillard et des stratus bas et les impacts potentiels sur les intérêts de l'aviation dans la région d'Oklahoma City pendant les heures du matin et de l'après-midi du 3 janvier 2021.

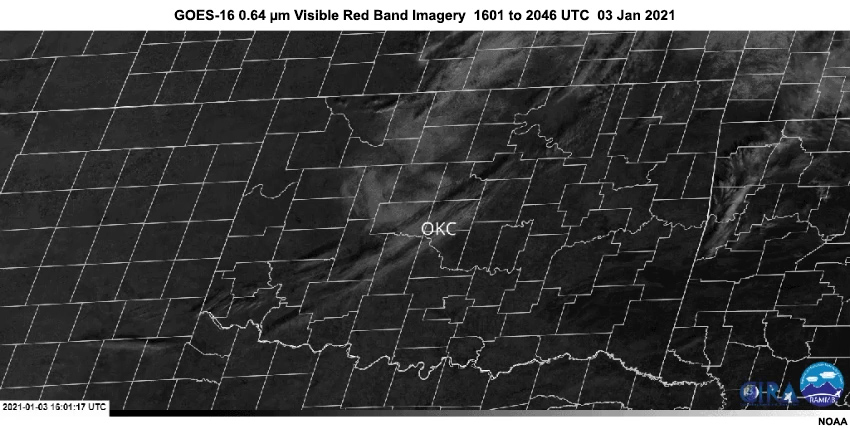

Voir la boucle suivante GOES-16 images de 0,64 µm visible rouge.
Question
Énumérez les caractéristiques que vous pouvez voir dans l'animation.

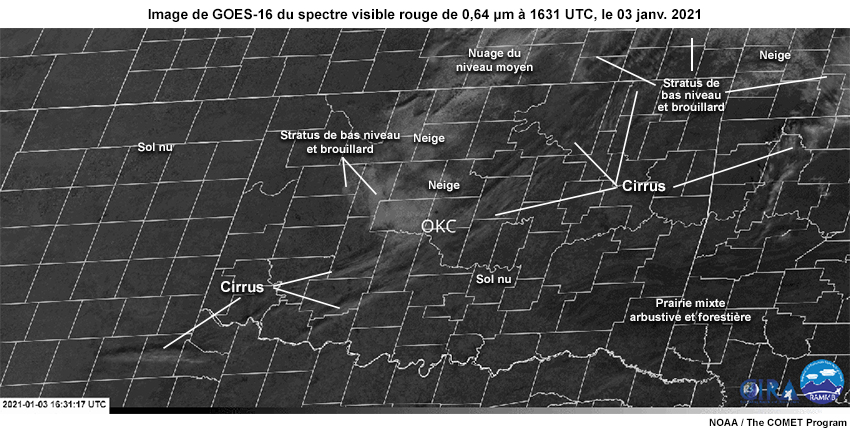

L'animation visible fournit des indices sur ce qu'il y a dans la scène. Nous voyons la couverture de neige restante de la récente tempête sur le côté ouest d'Oklahoma City (OKC) et au nord. Une couverture nuageuse de bas niveau apparaît sur le manteau neigeux à l'ouest-nord-ouest d'OKC et commence à se dissiper à l'approche de la zone métropolitaine d'OKC à la fin de la boucle (tôt en après-midi). Ce qui semble être des bandes de nuages de bas à moyen niveau se déplacent vers l'est au nord d'OKC, et certains cirrus de haut niveau semblent se déplacer rapidement vers l'est à travers la zone. Les lacs sont également évidents à identifier dans toute la région et sont particulièrement visibles là où la couverture de neige demeure. Notre principal intérêt ici est l'impact potentiel des nuages bas sur l'aviation dans la zone d’OKC. Les images visibles suggèrent la présence de nuages de bas niveau, mais il est difficile de distinguer les nuages bas de la couverture de neige. Dans un instant, nous examinerons le produit RVB neige-brouillard de jour qui peut aider à fournir une image plus claire et détaillée du couvert nuageux dans la région.
Défi d’analyse – Partie 2

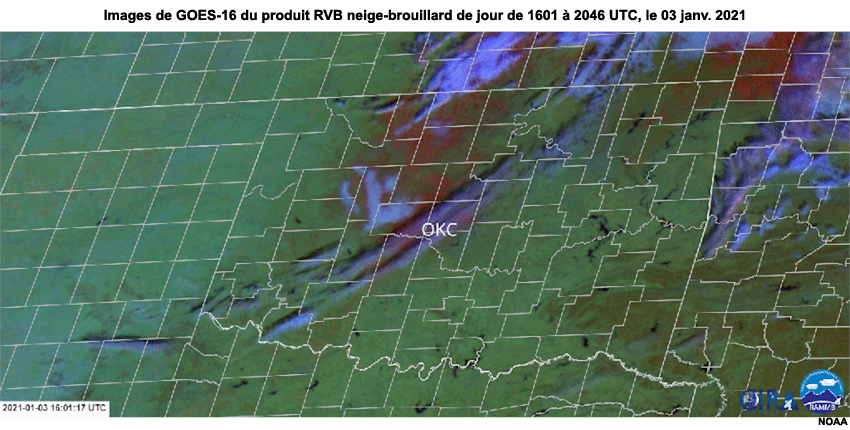

Ensuite, affichez le produit RVB neige-brouillard de jour pour améliorer votre analyse de la scène. En plus de la bande « végétale » de 0,86 µm, le RVB comprend la bande « neige/glace » de 1,6 µm, la bande IR d’ondes courtes de 3,9 µm et la bande IR d’ondes longues de 10,3 µm. Rappelons que les bandes de 1,6 et de 3,9 µm sont sensibles aux différences de réflectance solaire entre les phases d’eau et de glace des nuages et pour des surfaces terrestres et aquatiques.
Exercice pratique
Essayez d'identifier les caractéristiques suivantes à partir de l'animation. Faites glisser et déposer une entité de la liste pour qu'elle corresponde à l'entité correspondante dans l'image.

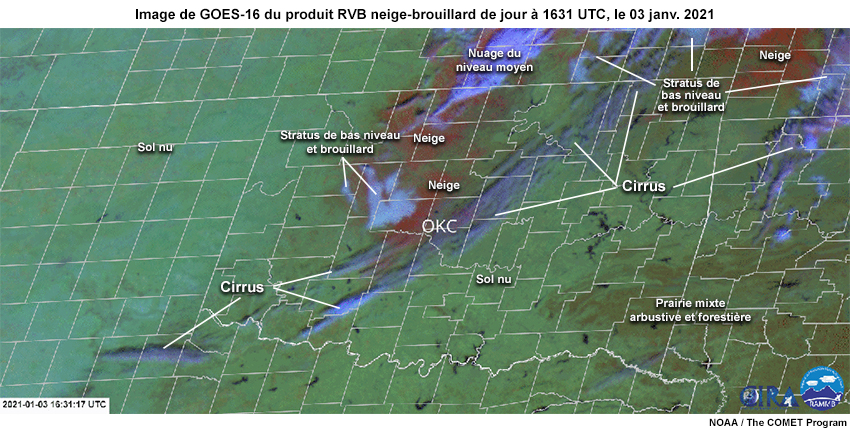

Le produit RVB neige-brouillard de jour permet de distinguer clairement la couverture nuageuse (du blanc aux nuances de magenta et de bleu) des éléments de surface. Pour cet événement, la zone inégale de nuages bas et ou de brouillard juste à l'ouest de la région d'Oklahoma City est si mince que dans l'imagerie visible, vous pouvez voir l'accumulation de neige à travers, ce qui complique l'identification de la couverture nuageuse. Dans le produit RVB, nous voyons facilement les tendances de développement de la couverture nuageuse de bas niveau (dans les tons de blanc à magenta très clair) à l'approche de la ville et de l'aéroport mondial Will Rogers par l'ouest. Les inquiétudes antérieures concernant la persistance du brouillard et des stratus dans l'après-midi et l'impact des opérations aériennes ont été atténuées lorsque les images RVB ont montré que le bord ouest de la zone nuageuse commençait à s'éroder en fin de matinée, puis à se dissiper en début d'après-midi avant d'atteindre l'aéroport. Dans cette situation, les informations du produit RVB neige-brouillard de jour ont fourni des informations précieuses qui ont amélioré l'aide à la décision pour garantir des impacts minimaux sur les opérations aériennes. En plus d'aider à révéler la faible couverture nuageuse, le RVB neige-brouillard de jour indique également une couverture nuageuse de niveau moyen le long de la frontière de l'Oklahoma avec le Kansas (probablement composée d'un mélange d'eau et de glace) et une couche de cirrus de haut niveau au sud et à l'est du Zone d'Oklahoma City qui se déplace rapidement vers l'est.
Parmi les autres caractéristiques à noter, citons la couverture de neige qui apparaît dans des tons de rouge, les surfaces terrestres dans diverses nuances de vert selon la quantité et le type de végétation, et de nombreux lacs qui apparaissent presque noirs dans ce RVB en raison de leur faible réflectance dans le proche infrarouge et à ondes courtes infrarouge. Il convient de noter que la plupart des surfaces terrestres (en l'absence de couverture de neige ou de glace) apparaissent dans des tons de vert, qu'il y ait ou non de la végétation. En effet, la bande « neige/glace » de 1,6 µm fournit la composante verte du RVB, et non la bande « végétale » de 0,86 µm comme ce serait le cas pour un produit utilisé pour surveiller la végétation. Les surfaces terrestres nues et végétalisées sont réfléchissantes à 1,6 µm et contribuent donc davantage à la composante verte. À mesure que la quantité de végétation vivante « verte » augmente, la réflectance de 1,6 µm diminue en fait et les surfaces prennent un aspect plus foncé et presque brun, en particulier dans les zones boisées.
Pour une discussion approfondie de cet événement, en utilisant l'imagerie GOES lors d'un événement de brouillard dans l'Oklahoma, consultez ce billet du blog Satellite Liaison du 3 janvier 2020.
Utilisez le bouton d’option « Suivante » pour continuer à travailler sur les exemples de caractérisation de nuage ou cliquez revenir au menu « Choisir un exemple ».
Détection des nuages et caractérisation » Microphysique nocturne
Brouillard de vallée utilisant la microphysique nocturne
Défi d’analyse – Partie 1
Dans la soirée du 20 octobre 2019, les prévisionnistes ont anticipé la formation nocturne de stratus bas généralisés, de brouillard et de brouillard de vallée dans une grande partie du nord-est des États-Unis. Plusieurs facteurs météorologiques synoptiques favorisant la formation de nuages bas et de brouillard se sont réunis, notamment une haute pression et des vents légers, une inversion de température de bas niveau, de l’humidité dans la couche limite due aux précipitations récentes et un dégagement du ciel qui favoriserait le refroidissement par rayonnement.

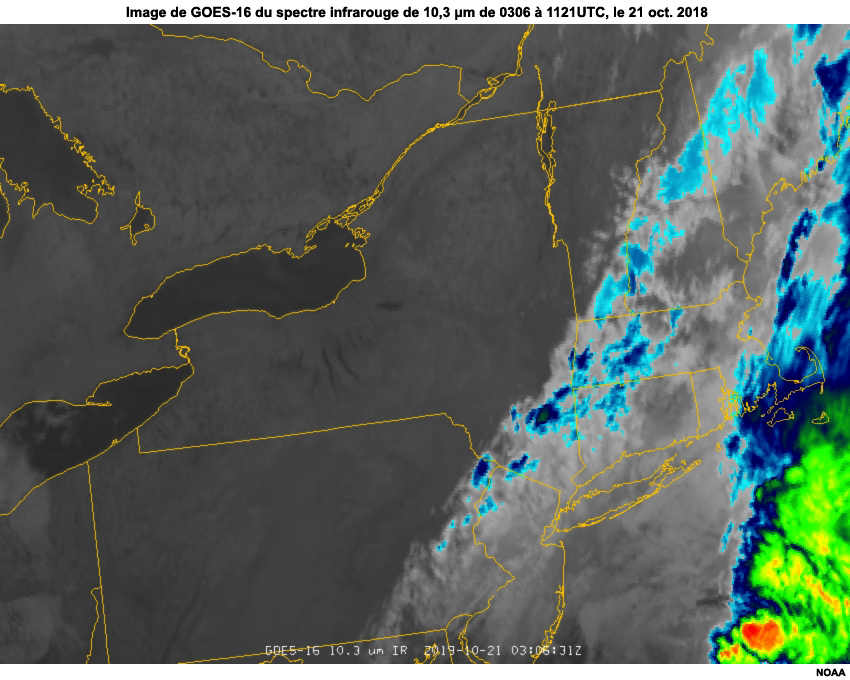

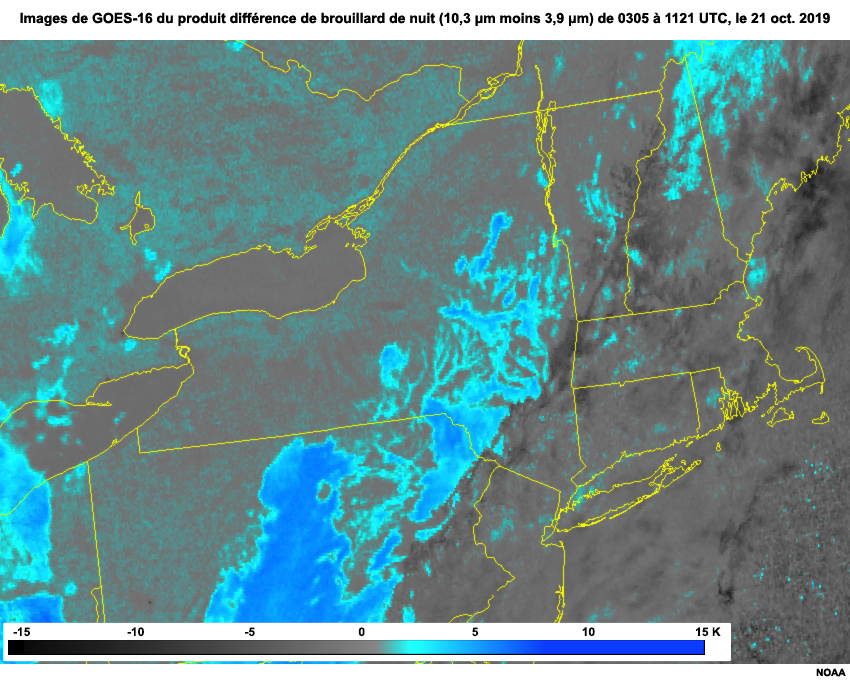

Voir la boucle d’images suivante de GOES-16 10,3 µm IR et 10,3 moins 3,9 µm (également connu sous le nom de “différence de brouillard de nuit”). Le produit « différence de brouillard » a été fréquemment utilisé par les prévisionnistes pour la détection des nuages bas depuis le lancement de GOES-8 en 1994. Le produit met en évidence les nuages d'eau dans des tons de bleu et de cyan plus clair, la terre dans des tons principalement de gris, les surfaces d'eau dans des tons de gris et les nuages de glace dans des tons de gris clair à gris foncé.
Question
Dressez la liste des caractéristiques que vous pouvez identifier dans ces animations nocturnes.
Les nuages moyens et élevés sont les plus évidents dans l'imagerie infrarouge traditionnelle à ondes longues en raison du bon contraste de température entre les mouvements des nuages et de la surface immobile. Les températures du sommet des nuages pour les nuages bas et le brouillard sont beaucoup plus difficiles à détecter avec une seule bande IR, car le contraste thermique entre la surface et le sommet des nuages bas a tendance à être beaucoup moins important causé par l’inversion thermique.
La « différence de brouillard » IR à ondes longues moins les ondes courtes, en raison de sa sensibilité à l'eau par rapport aux nuages de glace, nous permet de voir facilement où se forment les nuages bas et le brouillard. Les caractéristiques de surface apparaissent principalement dans des nuances de gris et les nuages de niveau supérieur composés de glace apparaissent dans des nuances allant du gris clair au gris foncé. Les nuages qui apparaissent presque noirs indiquent une fine couche de cirrus.
La combinaison des points forts de ces deux bandes d'imagerie nous fournirait certainement un outil amélioré pour détecter et caractériser la couverture nuageuse nocturne.
Défi d’analyse - Partie 2

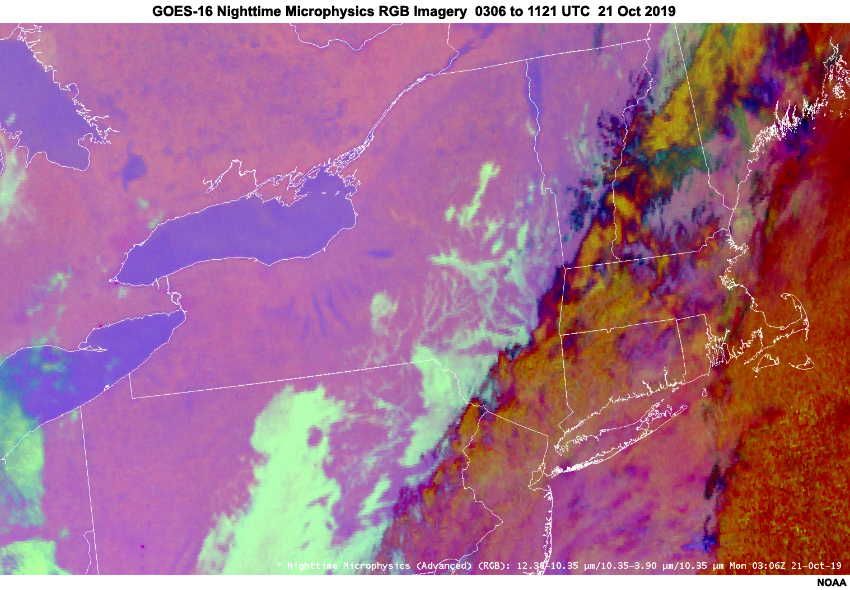

Visualisez l'animation RVB microphysique nocturne couvrant la même période pour améliorer votre analyse de la situation. En plus de la bande IR de 10,3 µm et de la différence de bande de 10,3 moins 3,9 µm que nous venons d'examiner, ce RVB intègre la bande IR de 12,3 µm. Étant donné que la bande de 12,3 µm ne pénètre pas aussi profondément dans le nuage que la bande de 10,3 µm, la différence entre les deux donne une indication de l'épaisseur du nuage.
Exercice pratique
Essayez d'identifier les caractéristiques suivantes à partir de l'animation RVB. Faites glisser et déposer une entité de la liste pour qu'elle corresponde à l'entité correspondante dans l'image.
Vous pouvez faire glisser et déposer n'importe quelle entité aussi souvent que vous le souhaitez.

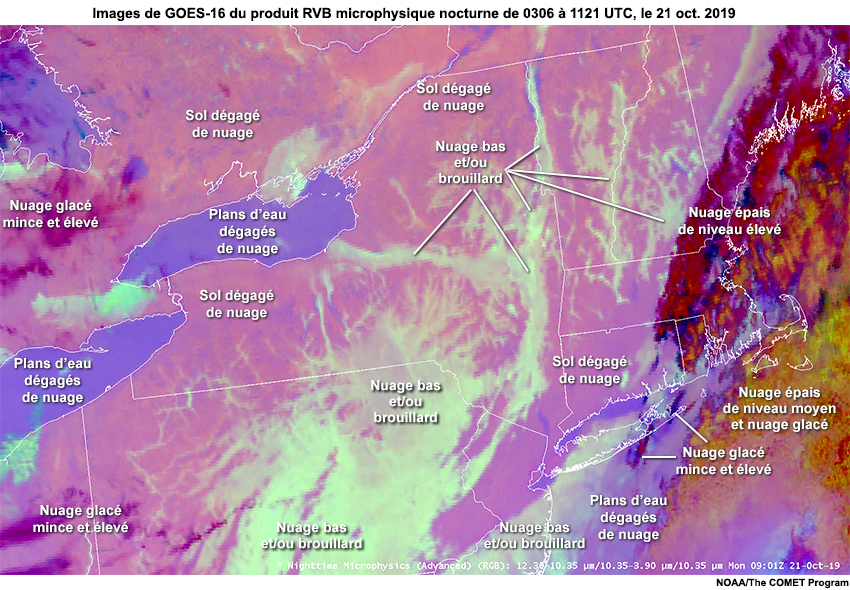

Le RVB microphysique nocturne améliore la détection et la caractérisation des nuages en intégrant des informations sur la température, la phase et l'épaisseur des nuages à partir de trois bandes IR à 3,9, 10,3 et 12,3 µm. La bande IR à ondes courtes de 3,9 µm fournit des informations sur la phase des particules du nuage, la bande IR à ondes longues de 10,3 µm relie la température au sommet des nuages à la hauteur des nuages, et la bande IR à ondes longues de 12,3 µm aide à définir l'épaisseur des nuages. Par rapport à la « différence de brouillard », le RVB améliore la distinction entre les nuages bas et le sol, et donne une meilleure indication de l'épaisseur des nuages. Des nuages de bas niveau d'eau plus épais apparaissent dans des tons plus clairs de gris, de cyan et de vert. La caractérisation s'améliore également pour les nuages de niveau moyen et supérieur. Par exemple, les nuances de magenta foncé à bleu foncé indiquent un nuage de cirrus mince tandis que les nuances de rouge plus foncé et presque noir indiquent un cirrus plus épais.
Un examen plus attentif de l'image révèle de vastes zones de nuages bas et de brouillard se formant sur de nombreuses vallées et même sur certains lacs de la région. D'épais nuages de glace de moyen et de haut niveau associés au départ de l'ancien cyclone tropical Nestor peuvent être observés sur la partie la plus à l'est des images. De plus, les cirrus commencent à entrer dans la région par l'ouest en avant d'un système de basse pression sur le Midwest. Ce RVB est devenu un favori des prévisionnistes pour l'analyse nocturne des nuages en raison de sa capacité à révéler les différences dans les propriétés des nuages.
Pour plus d'informations sur cet événement de formation de brouillard nocturne et de brouillard de vallée dans le nord-est des États-Unis, consultez cet article de blog du 20-21 octobre 2019.
Utilisez le bouton d’option « Suivante » pour continuer à travailler sur les exemples de caractérisation de nuages ou cliquez revenir au menu « Choisir un exemple ».
Détection des nuages et caractérisation » Microphysique nocturne et DPNJ
Surveillance des nuages bas à l'aide de la microphysique nocturne et de la distinction de la phase des nuages de jour
Défi d’analyse - Partie 1
Un front froid s'est déplacé dans le nord-est du Colorado au cours de la journée du 25 mars 2020, permettant à un flux ascendant de bas niveau provenant de l’est de se développer et d'attirer de l'air supplémentaire froid et humide dans la région. Alors que la masse d'air continue de se refroidir et de s'humidifier, la faible couverture nuageuse devrait s'étendre vers l'ouest dans toute la région pendant la nuit du 25 au 26 mars.
La surveillance des caractéristiques nuageuse de part et d’autre de la ligne le long de la limite jour/nuit peut être un défi, car la plupart des produits RVB sont conçus pour une utilisation de jour ou de nuit uniquement. Malgré cette limitation, nous pouvons faire la transition entre les RVB de nuit et de jour, dans ce cas choisis spécifiquement pour détecter et surveiller la couverture nuageuse.
Vous êtes chargé de surveiller les conditions de développement d'une faible couverture nuageuse sur le nord-est du Colorado qui pourrait éventuellement avoir un impact sur l'aéroport international de Denver entre la fin de la nuit et les premières heures du matin.

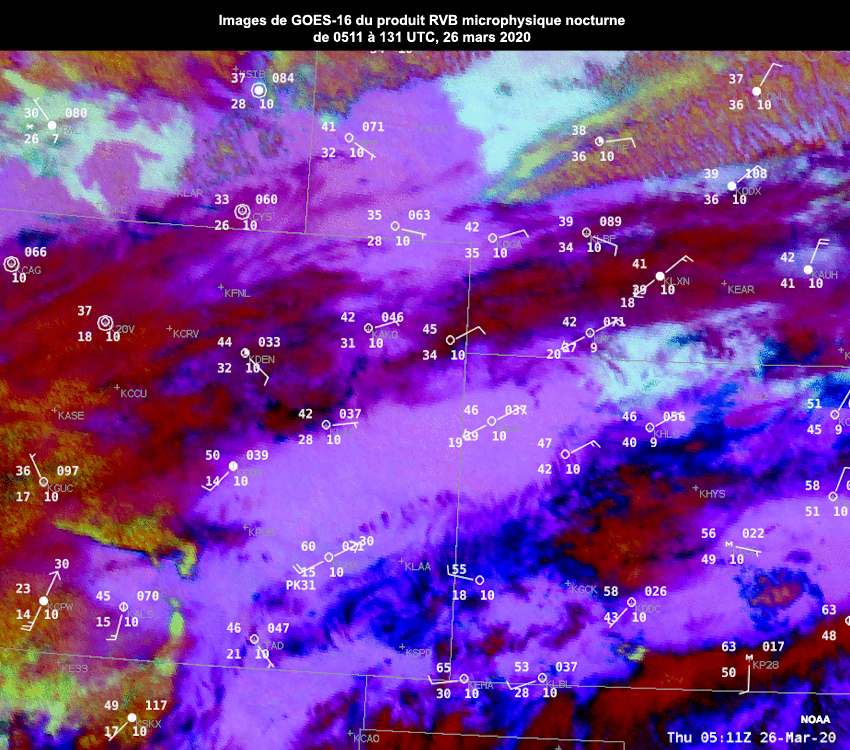

Voir la boucle GOES-16 RVB microphysique nocturne suivante. Notez que l'apport solaire commence à avoir un impact sur le RVB à l'approche du lever du soleil.
Question
Quelles caractéristiques pouvez-vous voir dans l'animation ? Sélectionnez tout ce qui s'y rapporte.
Les bonnes réponses sont a, b, c, et d.
Les bonnes réponses sont a, b, c et d. Sur GOES-Est le RVB microphysique nocturne met bien en évidence l'expansion vers l'ouest des nuages bas (blanc à cyan clair) dans le nord-est du Colorado pendant les heures nocturnes. Nous voyons les nuages bas atteindre la zone juste au nord de l'aéroport international de Denver vers 12 h 31 UTC, environ une heure avant le lever du soleil. Alors que le lever du soleil approche (le 13 à 1331 UTC) et que l'apport solaire commence à réchauffer la bande infrarouge à ondes courtes de 3,9 µm, le contraste des couleurs, en particulier pour les nuages d'eau, commence à s'estomper.
D'autres couches nuageuses sont également capturées, notamment des cirrus fins et épais (bleu foncé, magenta et rouge foncé) et des nuages de niveau moyen (vert clair et jaune foncé), certaines couches contenant éventuellement un mélange de particules d'eau et de glace. Il convient de noter que ce RVB a été légèrement modifié par rapport à la version "par défaut" pour tenir compte de la masse d'air plus froide en réduisant la température de l'extrémité chaude de l'entrée IR de 10,3 µm à la composante de couleur « bleue » du RVB. Cette modification a donné lieu à des nuages d'eau de bas niveau apparaissant d'un gris clair à presque blanc opposé à l'ombrage jaune-vert auquel nous nous attendrions pour des régimes plus froids dans le produit RVB par défaut.
Défi d’analyse - Partie 2
Concentrons-nous maintenant sur la période commençant juste avant le lever du soleil et se poursuivant jusqu'aux heures de clarté. Étant donné que le RVB microphysique nocturne n'est pas utile pour la caractérisation des nuages de jour, l'imagerie passe au RVB de distinction de la phase des nuages de jour.
Légende du produit RVB microphysique nocturne :
Légende du produit RVB distinction de la phase des nuages de jour :
Exercice pratique
Quelles caractéristiques apparaissent dans les animations ? Faites glisser et déposez une caractéristique de la liste pour faire correspondre la caractéristique correspondante dans l’image de la distinction de la phase des nuages de jour. Vous pouvez réutiliser une étiquette plusieurs fois.

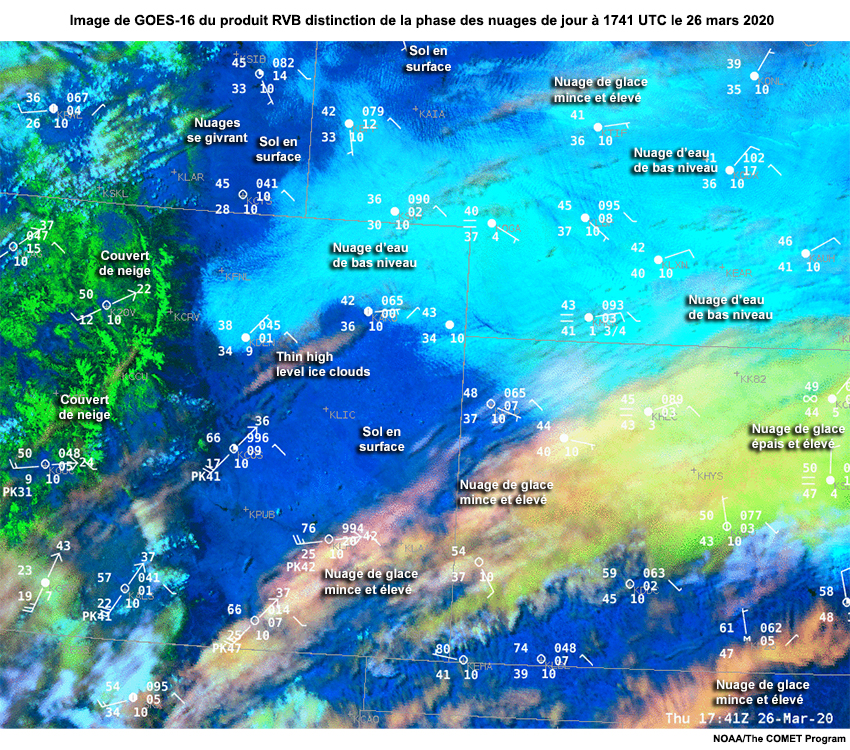

L'animation montre comment après le lever du soleil la transition vers le produit RVB distinction de la phase des nuages de jour permet une classification des nuages en continu. Pour les utilisateurs du NWS, la procédure de transition se trouve sur la page « STOR VLAB ». Semblable au produit RVB microphysique nocturne, les nuages bas apparaissent toujours sous forme de nuances plus claires de cyan, les cirrus de haut niveau sont des nuances de jaune, d'orange et de rouge, le couvert de neige au sol est vert et le sol nu est bleu foncé.
La couverture nuageuse basse (cyan clair) qui a atteint la région de Denver avant le lever du soleil, commence à s'éroder en fin de matinée puis se dissipe complètement en début d'après-midi. On voit des nuages convectifs se développer sur le terrain plus élevé au-dessus du sud du Wyoming. Ils commencent comme des nuages aqueux cumuliformes (cyan) avec de nombreux signes de glaciation (nuances de vert plus claires) à mesure qu'ils prennent de l’expansion verticale. Des nuages de haut niveau sont également observés principalement dans la moitié inférieure de l'imagerie alors qu'ils coulent vers l'est à travers la région bien avant un grand creux se déplaçant sur la côte ouest.
L'image RVB DPNJ montrée a été légèrement modifiée pour tenir compte de la masse d'air plus froide (réduction de l'extrémité chaude pour la composante IR rouge de 10,3 µm) et compenser les conditions de faible luminosité (réduire l'extrémité supérieure du visible (vert) et du proche IR (composants bleus). Les nuages bas s'érodent progressivement au cours de la matinée, et se dissipent complètement en début d'après-midi.
Pour en savoir plus sur ce défi de caractérisation des nuages dans l'est du Colorado, consultez cet article de blog du 26 mars 2020.
- À propos du produit RVB microphysique nocturne
- À propos du produit RVB distinction de la phase des nuages de jour – DPNJ
Utilisez le bouton d’option « Suivante » pour continuer à travailler sur les exemples de caractérisation de nuages ou cliquez revenir au menu « Choisir un exemple ».
Détection des nuages et caractérisation » Microphysique nocturne et DPNJ, GOES-17 et VIIRS
Nuages bas et bruine à l’aide de la microphysique nocturne géostationnaire et d'orbite terrestre basse avec la distinction de la phase des nuages de jour
Défi d’analyse - Partie 1
Un événement de stratus marins généralisé s'est produit dans l'est du golfe de l'Alaska et s'est étendu aux canaux intérieurs adjacents du 15 au 16 mars 2020 alors qu'une grande crête anticyclonique s'est établie sur la région. L'imagerie GOES-17/Ouest et l'imagerie VIIRS ont joué un rôle important dans une variété de scénarios d'aide à la décision qui se sont déroulés le 16 mars. Les prévisionnistes du bureau du NWS WFO de Juneau ont noté leur utilisation conjointe des images GOES et VIIRS pour aider à suivre l'évolution des nuages bas pendant cet événement, ainsi qu'une menace de bruine associée à la surface sous le stratus.
L'imagerie satellitaire a été utilisée par les prévisionnistes pour décider d'inclure ou non des conditions de plafonds/visibilité inférieurs (CIG/VIS) dans les prévisions d'aérodrome terminal (TAF) à 18 UTC. Ces décisions ont eu un impact sur les pilotes locaux dont la capacité à voler dépendait de l'étendue de la base des nuages les plus bas. Les prévisionnistes ont également utilisé les images GOES et VIIRS en combinaison avec d'autres ensembles de données pour fournir une aide à la décision aux principaux partenaires concernant l'évolution lente des nuages bas. Par exemple, le Service forestier des États-Unis a appelé le bureau de prévision pour demander si et quand les nuages bas allaient se lever sur une certaine zone, car ils devaient emmener un hélicoptère au sommet d'une montagne pour entretenir des infrastructures. Les prévisionnistes ont pu leur donner des indications sur le fait que le plafond se soulèverait et sur ce que pourrait être la hauteur du plafond s'il le faisait en utilisant une combinaison de caméras dans la zone, des tendances récentes des données satellitaires et des données de modèles.
Pour suivre l'évolution des stratus marins et côtiers de la nuit au jour, nous examinerons les images qui commencent par le RVB microphysique nocturne dans la nuit du 15 au 16 mars et passent au RVB distinction de la phase des nuages de jour (DPNJ) après le lever du soleil.

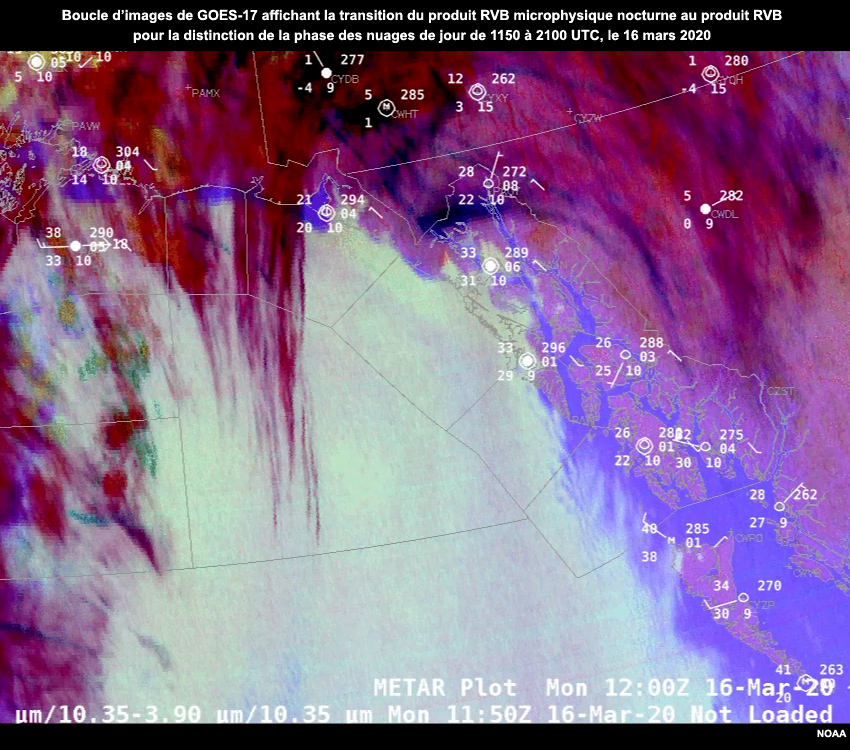

Visualisez la boucle suivante GOES-17/Ouest en RGB. Notez que l'apport solaire commence à avoir un impact sur le RVB microphysique nocturne environ 30 minutes avant le lever du soleil et également sur le RVB DPNJ pendant environ 30 minutes après le lever du soleil, ce qui entraîne une période d'environ une heure où la convivialité des deux RVB est limitée.

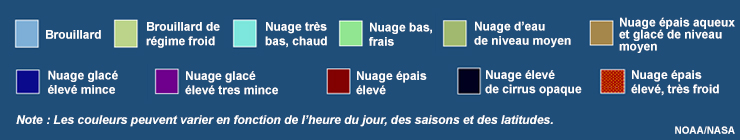

Légende du produit RVB microphysique nocturne :
Légende du produit RVB distinction de la phase des nuages de jour :
Question
Énumérez les caractéristiques que vous pouvez voir dans l'animation.

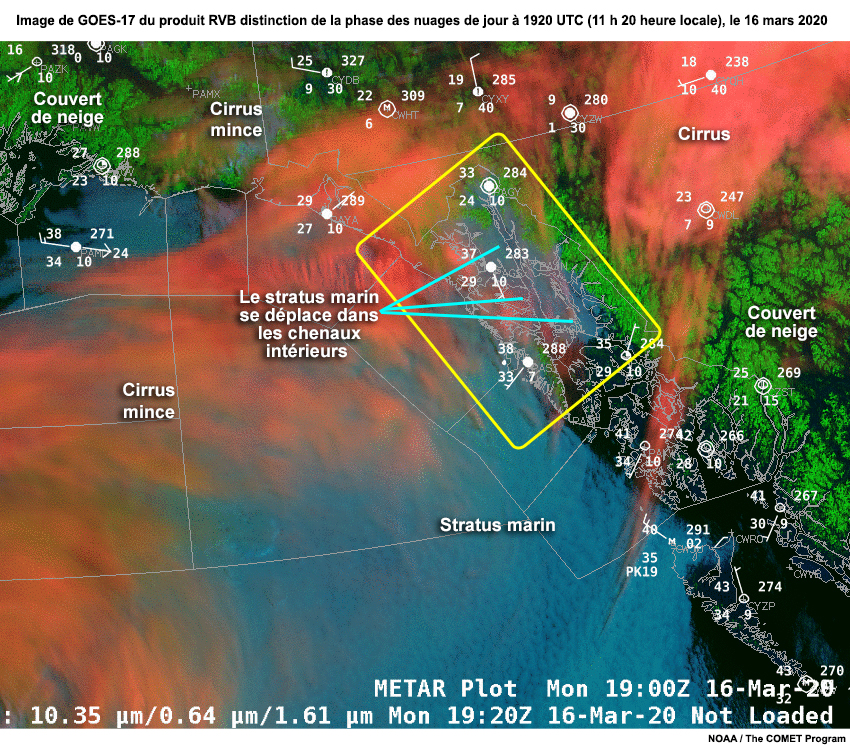

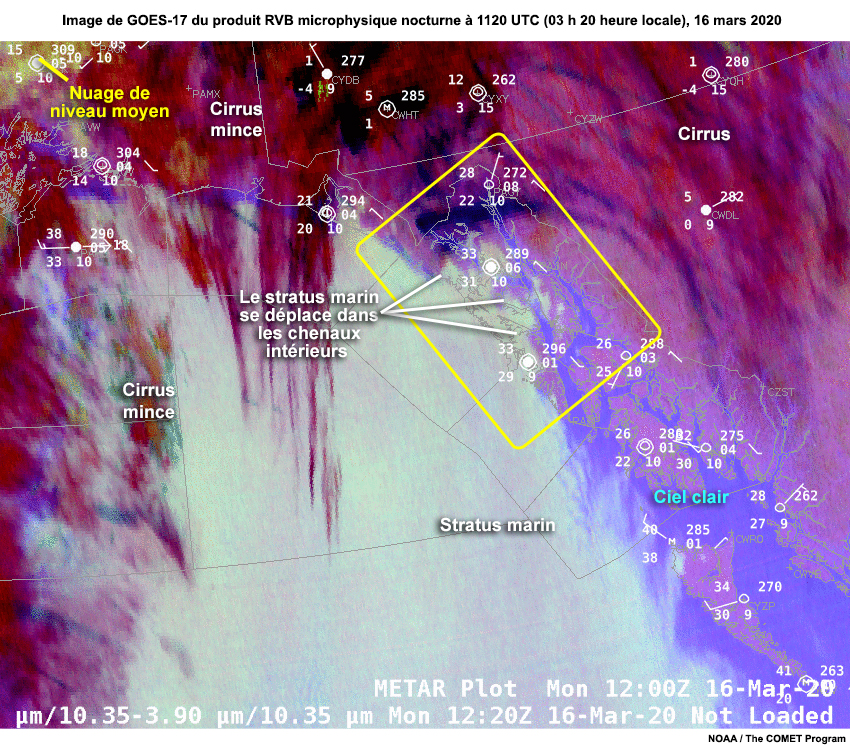

L'analyse de l'imagerie GOES-Ouest RVB microphysique nocturne passant à la distinction de phase des nuages de jour L'imagerie RVB du 16 révèle une large bande de nuages bas sur le golfe d'Alaska et une expansion des nuages vers l'est dans les canaux intérieurs. Une combinaison de cirrus minces et épais de haut niveau se déplace à travers la région tout au long de la période. Bien qu'il obstrue dans une certaine mesure la couverture nuageuse de bas niveau, le taux de rafraîchissement complet du disque GOES de 10 minutes aide à atténuer cette nuisance. Pendant la partie nocturne de l'animation, le produit RVB microphysique nocturne révèle également une couverture nuageuse de niveau moyen, contenant éventuellement un mélange d'eau et de glace, qui se dissipe ensuite après le lever du soleil et n'est plus visible dans le RVB DPNJ.
Il convient de noter que les composants IR des deux RVB ont été légèrement modifiés pour tenir compte de la masse d'air plus froide (baissant l'extrémité chaude de l'entrée de 10 à 20 degrés C). Cela se traduit par des nuages d’eau de bas niveau apparaissant plus brillants (ombrage gris et cyan plus clair) et des cirrus de haut niveau apparaissant d'un rouge à orange plus brillant par rapport à ce que nous verrions dans des régimes plus froids dans les produits RVB « par défaut ». Les prévisionnistes du NWS ont la possibilité de personnaliser de nombreux produits RVB dans leur système d'affichage météo AWIPS (All Weather Insulated Panels).
Défi d’analyse - Partie 2
L’imagerie RVB DPNJ de l'imageur VIIRS en orbite polaire fournit un aperçu similaire à plus haute résolution de l'étendue de la couverture de nuages bas en début d'après-midi. La combinaison de deux orbiteurs polaires, JPSS-1 et S-NPP, et la couverture qui se chevauchent pour au moins un des deux satellites (dans ce cas le JPSS-1), se traduit par trois passages supérieurs consécutifs de 2028 à 2205 UTC (1228 à 1405 heure locale). Il convient de noter que puisque le VIIRS RVB DPNJ utilise trois bandes « I » (I pour imagerie), il peut fournir une résolution de 375 m.

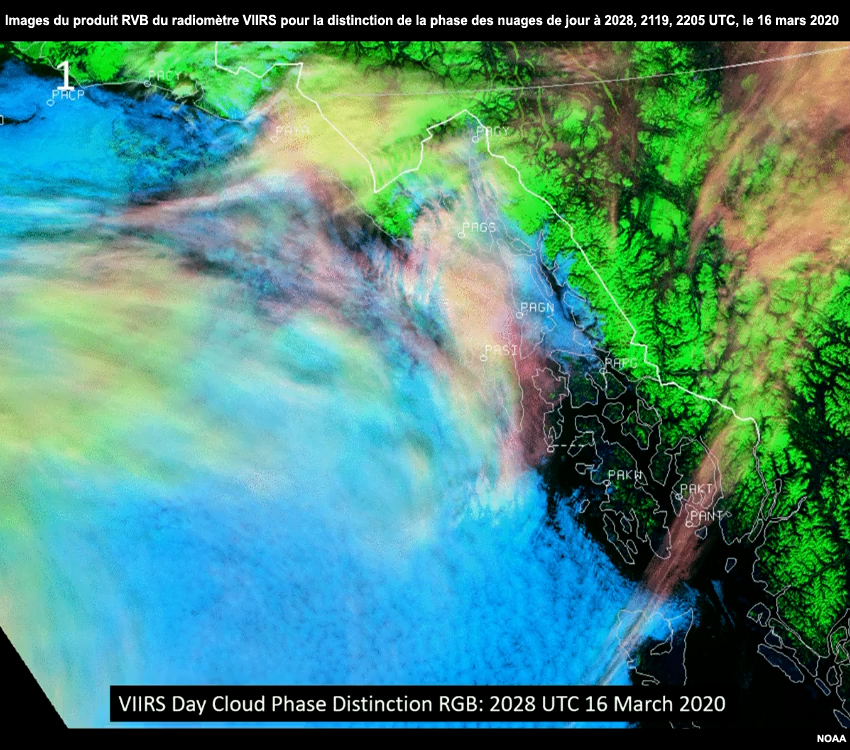

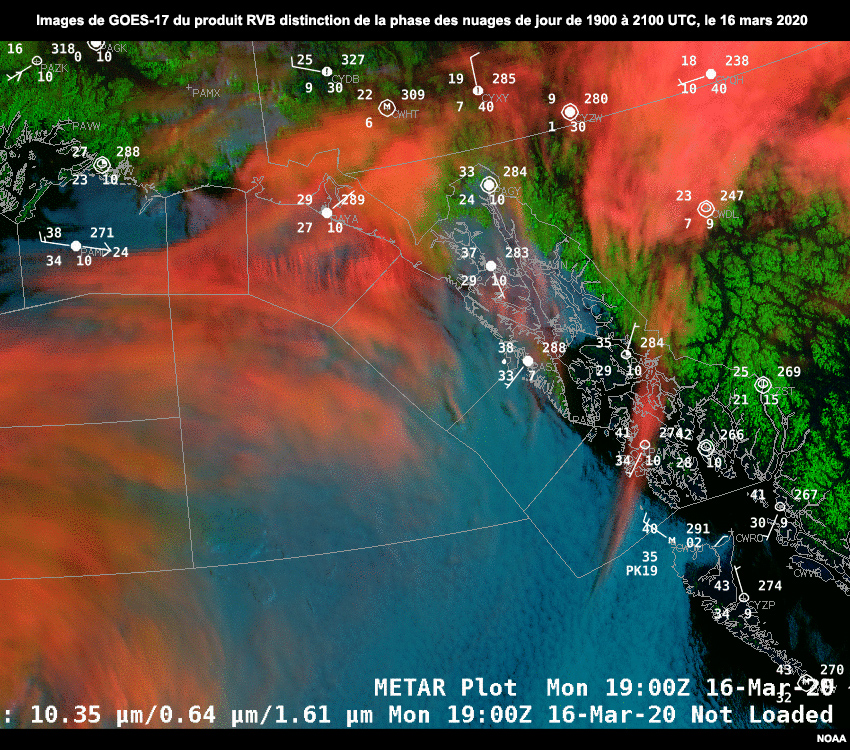

Visualisez les boucles GOES-17/Ouest et VIIRS RVB DPNJ RGB, en notant les similitudes et les différences. Notez que les 30 dernières minutes de la boucle GOES chevauchent la première des trois images VIIRS. Les deuxième et troisième images VIIRS s'étendent sur une heure de plus par rapport à la dernière image de la boucle GOES.
Exercice pratique
Quelles caractéristiques apparaissent dans les animations ? Faites glisser et déposer une caractéristique de la liste pour faire correspondre la caractéristique correspondante par rapport à l’image de la distinction de phase des nuages de jour. Vous pouvez réutiliser une étiquette plusieurs fois.

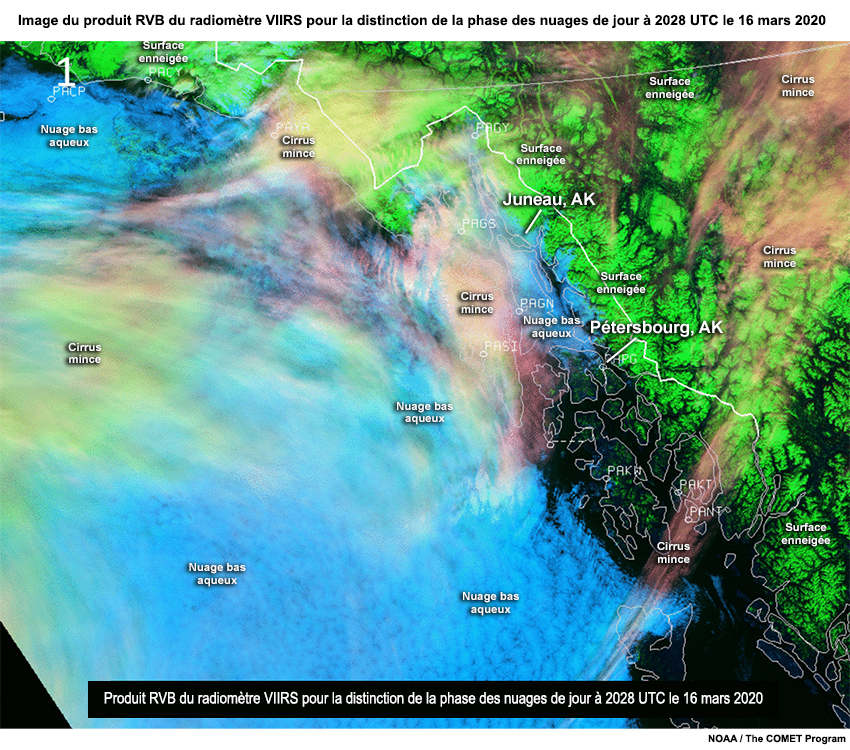

Avec la résolution VIIRS plus élevée de 375 m (par rapport à la résolution de 3 à 4 km de GOES à cette latitude plus élevée), nous pouvons analyser plus en détail la couverture nuageuse basse alors qu'elle s'étend vers le sud dans la région de Petersburg (115 milles au SSE de Juneau) avec cette imagerie et un laps de temps d'une heure et demie entre chacune d’elles. Nous voyons également la surface enneigée (en vert) de manière beaucoup plus détaillée avec le radiomètre VIIRS en RGB.
Les prévisionnistes ont spécifiquement noté la valeur de l'imagerie périodique du radiomètre VIIRS à haute résolution et à faible parallaxe pour ce type d'événement afin d'obtenir la meilleure représentation de la distribution et du type de nuages. Dans AWIPS ou d'autres systèmes d'affichage météorologique, les prévisionnistes peuvent visualiser les images de GOES avec l’ajout du radiomètre VIIRS superposées, tirant parti des atouts des deux sources de données.
Pour plus de détails concernant cet événement et les services d'aide à la décision fournis par les prévisionnistes ce jour-là, consultez l’article du blog sur la liaison par satellite.
