Vapor de agua (6,7 μm)

Función de ponderación del GOES-12/N/O/P (página 13 de 17)

Volver al menú anterior

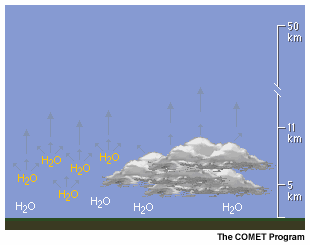

Animación gráfica que representa la interacción entre la radiación terrestre y el vapor de agua y las nubes en la atmósfera en la región de absorción infrarroja de vapor de agua de 5,77 a 7,33 micrómetros Gráfica que compara las funciones de ponderación para el canal de vapor de agua de espectro ampliado del GOES-12/N/O/P y del GOES-8 en una atmósfera estándard

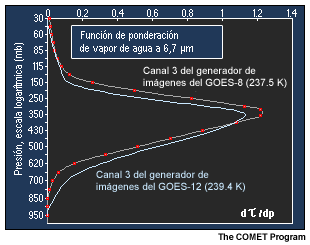

La gráfica de la derecha compara la función de ponderación del canal de vapor de agua de espectro más ancho del GOES-12 con la del GOES-8 en una atmósfera estándar. Recuerde que el área a la izquierda de las curvas representa la distribución vertical de la energía detectada, que en este caso es la emisión infrarroja del vapor de agua atmosférico en la troposfera media a alta.

La mayor parte de la energía detectada sigue originándose del vapor de agua de una capa que se extiende de 500 a 200 hPa.

Observe, sin embargo, que la función de ponderación del canal de vapor de agua del GOES-12 alcanza un pico ligeramente inferior y cubre una capa atmosférica ligeramente más profunda. El resultado es que el satélite observa radiación ascendente y señales de vapor de agua que se originan en un punto algo más profundo en la troposfera.
