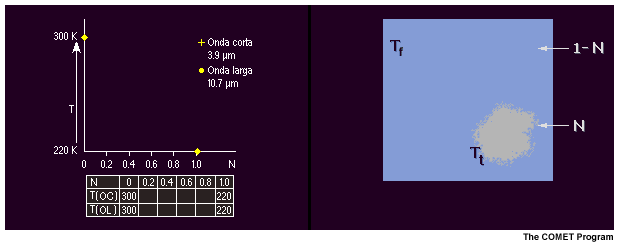

El panel de la derecha representa el campo de visión del detector para los canales de 3,9 y 10,7 μm. Dentro de este campo de visión existe una nube fría de temperatura T(t), la cual cubre sólo una fracción N del campo de visión. El fondo, cuya temperatura es T(f), cubre el resto del campo de visión, 1-N.
La energía total R comprende la energía de la nube y del fondo circundante. En el canal de 3,9 μm, la radiancia aumenta más rápidamente con la temperatura que en el canal de 10,7 μm.
El efecto de esta diferencia en temperatura se muestra en la gráfica de la izquierda. El eje x representa la fracción de cobertura de la nube. El eje y representa la temperatura de brillo de la escena. Dejando de lado las diferencias de emisividad, en campos de visión despejados o completamente nublados, los dos canales producen la misma temperatura de brillo.
Las líneas representan las temperaturas de la escena medidas por los canales de 3,9 y 10,7 μm a medida que la cobertura de la nube a nivel de subpíxel cambia del 0 al 100 %.
Cuando la fracción de cobertura está entre 0 y 1, la temperatura de brillo del canal de 3,9 μm siempre es mayor que la del canal de 10,7 μm, porque el canal de 3,9 μm es menos sensible a las nubes a nivel de subpíxel que el canal de 10,7 μm.
Durante el día, la contribución de la luz solar reflejada a la energía total se debe sumar a la expresión del canal de 3,9 μm. Esta contribución tiene el efecto de incrementar la temperatura en el canal de 3,9 μm para todo N, tal como muestra la curva azul en la gráfica.
