Detección
Los ecos de reflectividad muy alta se definen de forma subjetiva como ecos superiores a 60 dBZ. Una vez que se alcance este umbral de reflectividad subjetivo, es probable que la dispersión provocada por los hidrometeoros contenga piedras de granizo grandes.
Un núcleo que contiene ecos de aproximadamente 75 dBZ casi seguramente indica granizo grande. La zona óptima para el desarrollo de ecos de alta reflectividad se da en torno al nivel de congelación, donde las piedras de granizo alcanzan su tamaño máximo y se cubren de una capa de agua que maximiza su eficacia como blancos para el radar.
Es preciso considerar la altitud del núcleo de alta reflectividad, ya que con toda probabilidad los ecos de 60 dBZ que se hallen por encima del nivel de congelamiento corresponden a granizo grande, mientras que los que estén debajo de dicho nivel podrían representar granizo grande o zonas de precipitaciones intensas. Siga estos procedimientos para determinar si está viendo una señal de reflectividad muy alta.
Reflectividad: PPI/Vista en planta
- Suba y baje el ángulo de elevación del barrido hasta que encuentre el núcleo más intenso.
- Pase el cursor sobre los píxeles. Nota: asegúrese de que la ampliación permita distinguir los píxeles individuales con claridad.
- Lea el valor en dBZ en la escala provista en el PPI, en la ventana de datos del cursor o en la barra de información al pie de la pantalla PPI (esto varía según el software de visualización del radar).
- Anote el valor en dBZ más alto.

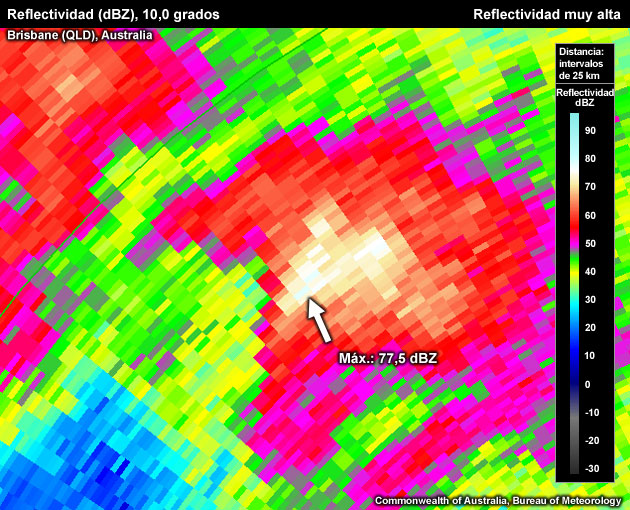

El examen manual de los píxeles de reflectividad muestra una reflectividad máxima de 77,5 dBZ.
Alternativamente, superponga la tabla de propiedades del algoritmo WDSS o TITAN. Dado que estos son valores aproximados, es poco probable que incluyan los valores extremos, ya que estos algoritmos redistribuyen los datos de reflectividad no procesados sobre una malla distinta.
El algoritmo TITAN indica una reflectividad máxima de 75 dBZ a una altura de 7,8 km
Tenga en cuenta que en condiciones muy secas es posible que incluso el granizo más grande no aparezca como un núcleo de reflectividad alta.
Posibles dificultades en la detección
- Atenuación: la intensidad de la reflectividad registrada en núcleos ubicados más allá de otro núcleo intenso se subestima, especialmente en el radar de banda C.
- Proximidad al radar: si una tormenta está demasiado cerca del radar, es posible que el haz pase por debajo de la señal característica.
- Datos «ruidosos»: píxeles de reflectividad muy alta, típicamente aislados, que no representan la energía realmente dispersada por los hidrometeoros grandes (p. ej.: ecos de tierra).
Ejemplos de reflectividad muy alta

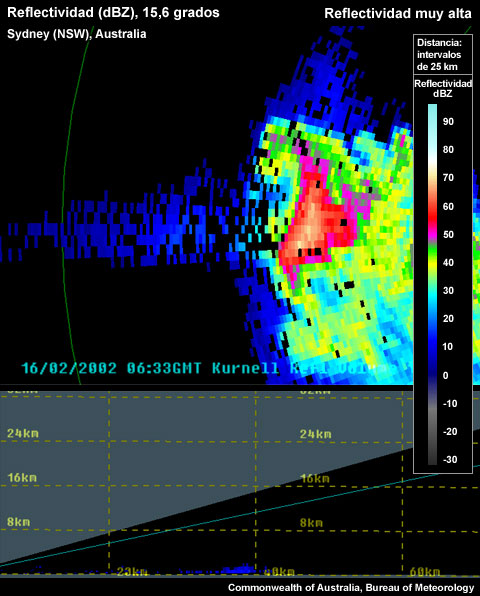

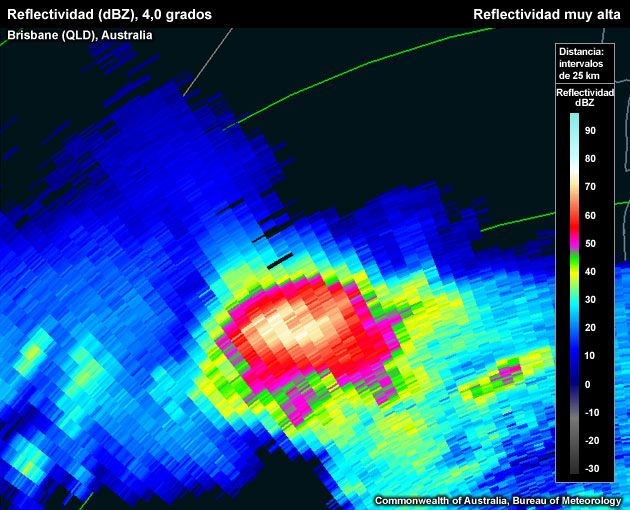

Este núcleo con ecos de aproximadamente 77 dBZ casi seguramente indica granizo grande.
Este núcleo con ecos de aproximadamente 70 dBZ casi seguramente indica granizo grande. También se nota un pico de granizo en el lado distante de la tormenta.
Este núcleo con ecos de aproximadamente 78,5 dBZ casi seguramente indica granizo grande.
Estructuras semejantes
- Datos de reflectividad «ruidosos»: pueden generar ecos meteorológicamente incorrectos que parecen valores extremos (p. ej.: ecos de tierra).
- Ecos de tierra: la tormenta debe estar cerca del radar.
