Detección

Por gradiente de reflectividad intenso en niveles bajos se entiende un cambio brusco de reflectividades bajas a altas (núcleo de la tormenta) a lo largo de pocos kilómetros cerca de la región de eco débil (Weak Echo Region, WER) o de la región de eco débil acotada (Bounded Weak Echo Region, WER), que es donde se encuentra la corriente ascendente en las tormentas fuertes.

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta. Fíjese en el punto de referencia que marca el tope de la tormenta, situado justo encima del gradiente en niveles bajos.

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta. Fíjese en el punto de referencia que marca el tope de la tormenta, situado justo encima del gradiente en niveles bajos.

Siga estos procedimientos para determinar si está viendo una señal de gradiente de reflectividad intenso en niveles bajos.

Reflectividad: PPI/Vista en planta

Para determinar la ubicación de la corriente ascendente o flujo de entrada:

  1. Aumente el ángulo de elevación del barrido hasta que ya no se registren ecos de más de 50 dBZ.
  2. Descienda una elevación de barrido.
  3. Centre el cursor en el lado de la cizalladura respecto del núcleo con ecos de más de 50 dBZ. Nota: esto es para tener en cuenta el movimiento de la tormenta que ocurre durante el intervalo de tiempo que media entre el barrido de la inclinación más baja del radar y el del tope de la tormenta.
  4. Coloque un punto de referencia.
  5. Baje hasta la elevación de barrido más baja.

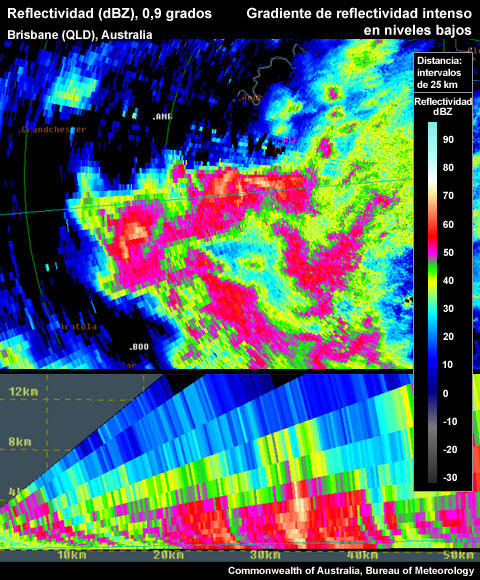

El punto de referencia que marca el tope de la tormenta está bastante alejado del núcleo en niveles bajos.

El punto de referencia que marca el tope de la tormenta está bastante alejado del núcleo en niveles bajos.

  1. ¿Hay un gradiente de reflectividad intenso en el límite del núcleo de niveles bajos cerca del punto de referencia? Si es así, se trata de una señal de gradiente de reflectividad intenso en niveles bajos.

Reflectividad: (Range-Height Indicator, RHI)/Corte vertical

  1. Siga los pasos 1 a 5 descritos en el apartado «Reflectividad: PPI/Vista en planta» anterior.
  2. Elija un corte vertical a través del núcleo de reflectividad en la elevación de barrido más baja y el punto de referencia que fijó antes en niveles altos, que representa la posición aproximada del tope de la tormenta. Nota: normalmente, en lugar de un corte vertical radial con origen en el radar necesitará usar un corte vertical «arbitrario».

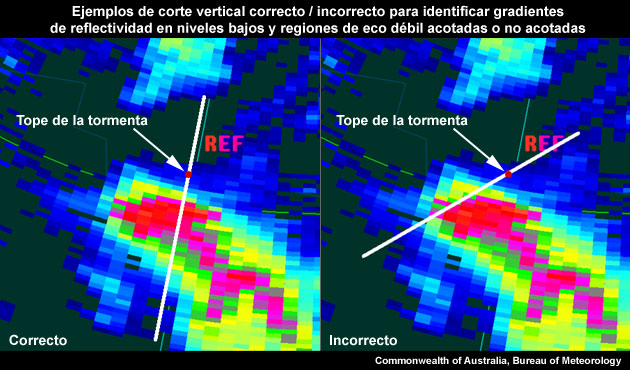

La imagen de la izquierda es un ejemplo de la posición correcta de un corte vertical para identificar un gradiente de reflectividad intenso en niveles bajos, ya que sigue el camino más directo entre el núcleo de reflectividad en niveles bajos y la posición del núcleo de reflectividad en niveles altos. La imagen de la derecha muestra un corte vertical inadecuado, ya que no sigue el camino más directo.

La imagen de la izquierda es un ejemplo de la posición correcta de un corte vertical para identificar un gradiente de reflectividad intenso en niveles bajos, ya que sigue el camino más directo entre el núcleo de reflectividad en niveles bajos y la posición del núcleo de reflectividad en niveles altos. La imagen de la derecha muestra un corte vertical inadecuado, ya que no sigue el camino más directo.

  1. ¿Hay un gradiente de reflectividad intenso en el límite del núcleo más bajo cerca del punto de referencia? Si es así, se trata de una señal de gradiente de reflectividad intenso en niveles bajos.

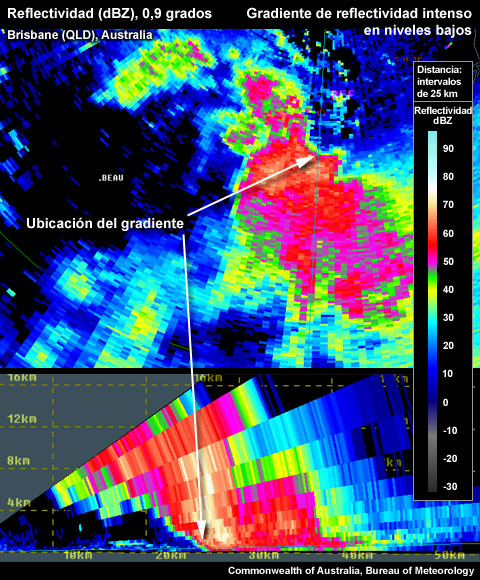

Identificación adecuada de la posición de un gradiente intenso en niveles bajos en el lado norte en el PPI. El corte vertical confirma la presencia de un núcleo en niveles altos encima del gradiente.

Identificación adecuada de la posición de un gradiente intenso en niveles bajos en el lado norte en el PPI. El corte vertical confirma la presencia de un núcleo en niveles altos encima del gradiente.

Posibles dificultades en la detección

Muestreo del radar: si la tormenta está demasiado lejos del radar, el haz puede pasar por encima de la señal y, debido a la amplitud del haz a esas distancias, será difícil que indique la naturaleza abrupta del gradiente de reflectividad en niveles bajos.

Ejemplos de gradiente de reflectividad intenso en niveles bajos

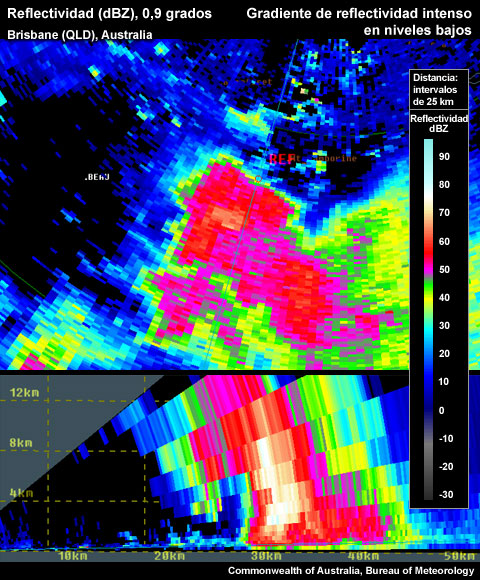

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta. Fíjese en el punto de referencia que marca el tope de la tormenta, situado justo encima del gradiente en niveles bajos.

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta. Fíjese en el punto de referencia que marca el tope de la tormenta, situado justo encima del gradiente en niveles bajos.

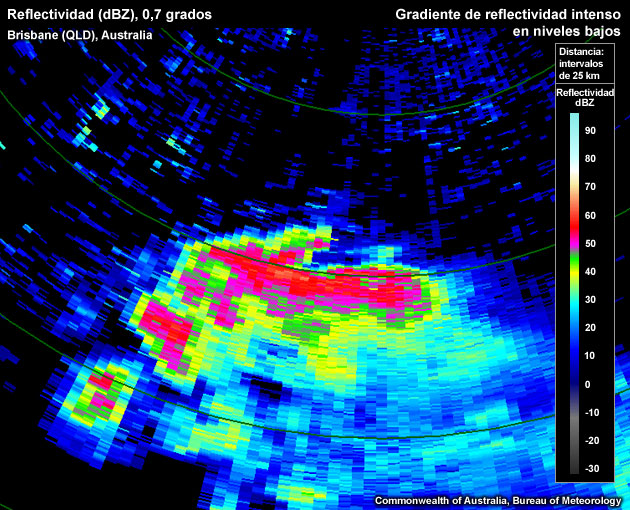

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta.

Gradiente de reflectividad intenso en niveles bajos en el flanco norte de una tormenta.

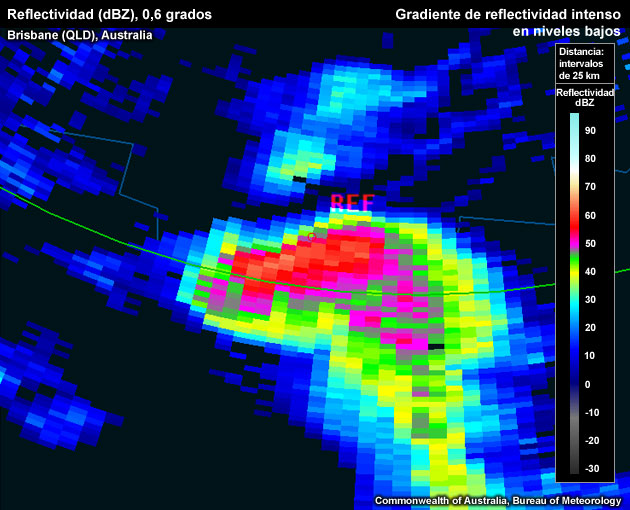

Gradiente de reflectividad en niveles bajos muy intenso en el flanco norte de una tormenta.

Gradiente de reflectividad en niveles bajos muy intenso en el flanco norte de una tormenta.

Gradiente de reflectividad en niveles bajos muy intenso en el flanco norte, en la parte izquierda del corte vertical en el PPI.

Gradiente de reflectividad en niveles bajos muy intenso en el flanco norte, en la parte izquierda del corte vertical en el PPI.



Estructuras semejantes al gradiente de reflectividad intenso en niveles bajos

Un segmento del borde del núcleo en niveles bajos presenta un gradiente de reflectividad intenso en niveles bajos, pero no está situado en el lado de la corriente ascendente o del flujo de entrada. Las características clave que deben existir para confirmar la presencia de un gradiente de reflectividad intenso en niveles bajos son que el gradiente esté situado en el cuadrante de la corriente ascendente o el flujo de entrada de la tormenta y que la señal sea persistente en el tiempo.

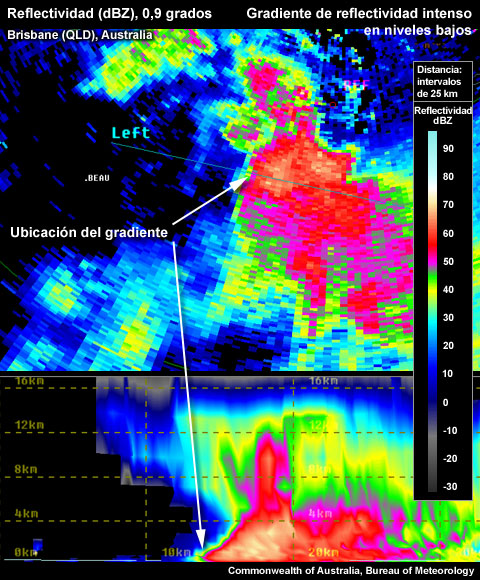

Falso gradiente de reflectividad intenso en niveles bajos en el lado izquierdo del PPI. El corte vertical no muestra un núcleo en niveles altos encima del gradiente intenso. La posición es errónea para un gradiente que pretende representar la severidad de una tormenta.

Falso gradiente de reflectividad intenso en niveles bajos en el lado izquierdo del PPI. El corte vertical no muestra un núcleo en niveles altos encima del gradiente intenso. La posición es errónea para un gradiente que pretende representar la severidad de una tormenta.

Identificación adecuada de la posición de un gradiente intenso en niveles bajos en el lado norte en el PPI. El corte vertical confirma la presencia de un núcleo en niveles altos encima del gradiente.

Identificación adecuada de la posición de un gradiente intenso en niveles bajos en el lado norte en el PPI. El corte vertical confirma la presencia de un núcleo en niveles altos encima del gradiente.
