Curso Básico de Hidrología
Teoría del hidrograma unitario
Sección dos: Terminología y suposiciones
Producido por The COMET® Program
En esta sección consideraremos algunos términos importantes de la teoría del hidrograma unitario y examinaremos las suposiciones clave en las que se basa dicha teoría.
En esta sección aprenderá a:
Esta sección abarca los siguientes temas:
Puede seguir leyendo, o bien usar los enlaces anteriores para pasar directamente a una determinada sección.

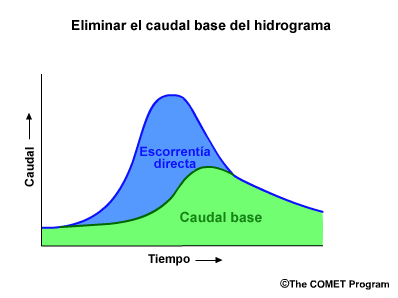

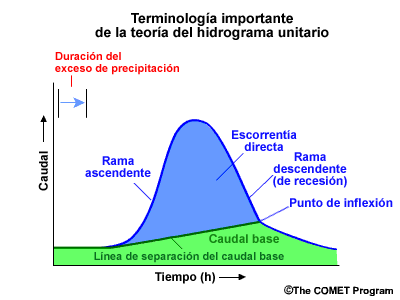

Como no deseamos incluir el aporte del caudal base en el hidrograma unitario, necesitamos separarlo de la escorrentía directa. Existen varios métodos para hacerlo.

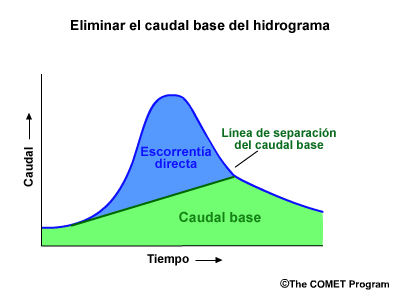

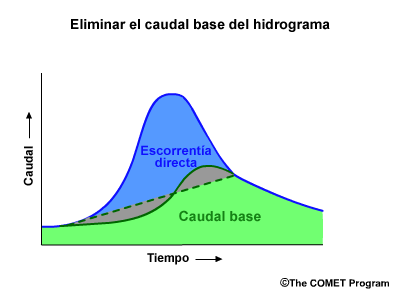

El método de la línea recta que se muestra es una aproximación sencilla que permite separar el caudal base de la escorrentía directa.
La recta resultante es la línea de separación del caudal base. Dicha línea separa la parte del hidrograma total que es el resultado del flujo a largo plazo (caudal base) de la porción de flujo a corto plazo, es decir, la escorrentía directa.
La duración del exceso de precipitación es el tiempo que tarda en producirse el exceso de precipitación. No se refiere al tiempo de la respuesta fluvial real en el hidrograma. Los hidrogramas se identifican por medio del período de duración. Por ejemplo, un hidrograma unitario de 6 horas muestra el impacto de 6 horas de exceso de precipitación.
La curva o rama ascendente es la parte del hidrograma entre el punto donde el flujo comienza a ascender y el caudal máximo.
La curva o rama de recesión, o descendente, es la parte del hidrograma entre el caudal máximo y el punto donde el flujo vuelve a un estado relativamente estacionario.
El punto de inflexión es el punto en la curva de recesión del hidrograma donde comienza el descenso de la pendiente del gráfico. Este punto indica el momento en que el caudal base vuelve a cobrar mayor importancia para el flujo total que la escorrentía directa.
Haga clic en la imagen para ver la animación

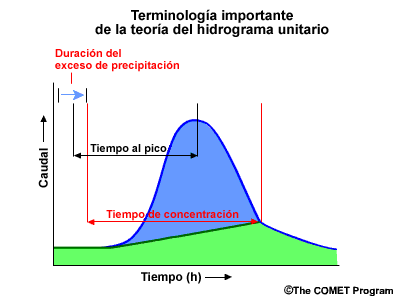

Hay varios intervalos de tiempo asociados con la teoría del hidrograma unitario.
El tiempo al pico, que a veces se denomina tiempo de demora, es el intervalo entre el medio del período de precipitación y el caudal máximo.

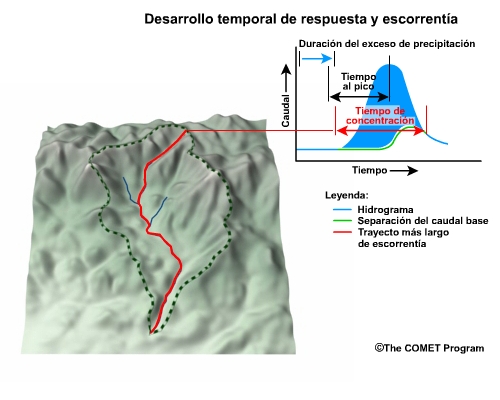

El tiempo de concentración es el intervalo que transcurre entre el fin del período de precipitación y el fin de la escorrentía directa en el hidrograma. Este intervalo representa el movimiento de la escorrentía proveniente del lugar más remoto de la cuenca hidrológica.

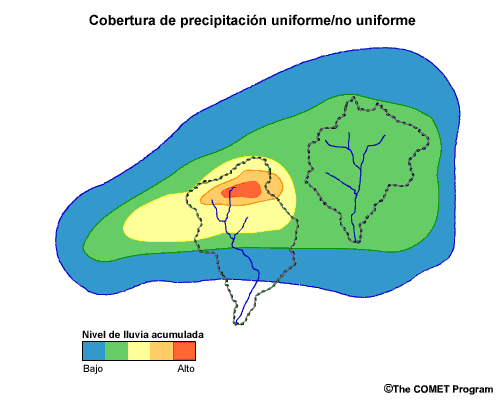

La suposición principal de la teoría del hidrograma unitario es que la distribución de la lluvia es uniforme, tanto en extensión (con variaciones mínimas) como en duración a lo largo de la cuenca; en otras palabras, la intensidad de la lluvia varía poco durante el evento.
En realidad, los episodios de precipitación rara vez son uniformes en extensión y duración, y de hecho es frecuente que la precipitación sea más intensa en algunas partes de una cuenca que otras. Es más, es probable que la proporción de la lluvia que se transforma en exceso de precipitación aumente mientras dure la tormenta, a medida que el suelo se satura.
a) cobertura e intensidad uniformes
b) cobertura e intensidad variables
c) cobertura uniforme e intensidad variable
a) la respuesta fluvial
b) toda la lluvia
c) todo el exceso de lluvia

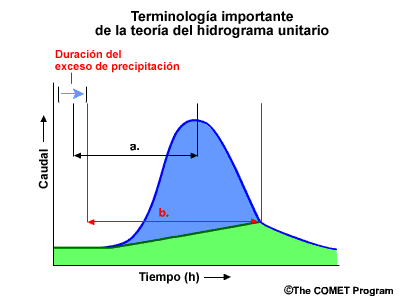

a) duración, b) tiempo al pico, c) tiempo de concentración
a) duración, b) tiempo al pico, c) tiempo de concentración
a) duración, b) tiempo al pico, c) tiempo de concentración

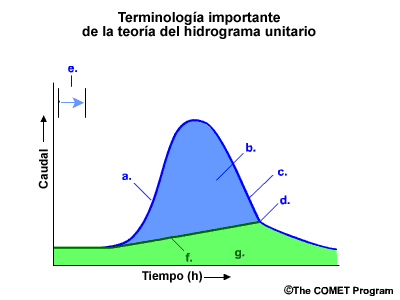

Escoja el término que corresponde a cada letra en el diagrama de arriba.
duración
curva ascendente
curva de recesión
caudal base
línea de separación del caudal base
punto de inflexión
escorrentía directa
Escoja el término que corresponde a cada letra en el diagrama de arriba.
tiempo al pico
tiempo de concentración
La respuesta correcta es la opción a), cobertura e intensidad uniformes.
La respuesta correcta es la opción c), todo el exceso de lluvia.
La respuesta correcta es la opción c), tiempo de concentración.
La respuesta correcta es la opción b), tiempo al pico.
La respuesta correcta es la opción a), duración.
Escoja el término que corresponde a cada letra en el diagrama de arriba.
Las respuestas correctas se muestran arriba.
Escoja el término que corresponde a cada letra en el diagrama de arriba.
Las respuestas correctas se muestran arriba.
Fin de la sección dos: Terminología y suposiciones
