La figura muestra un mapa del océano Atlántico con el oeste de África en la derecha, y en la izquierda América del Norte, América Central y el norte de América del Sur. El ecuador está representado por la línea que atraviesa América del Sur. La línea de 10 grados de latitud norte está ubicada sobre la punta norte de América del Sur. La línea de 20 grados de latitud norte cruza el centro del Mar Caribe sobre el Atlántico hasta la parte central del oeste de África. La línea de 30 grados de latitud norte cruza el Atlántico desde el norte de Florida hasta el norte de África. La línea de 40 grados de latitud norte atraviesa el Atlántico desde Nueva Inglaterra hasta Portugal y España. La línea de 50 grados de latitud norte atraviesa Terranova hasta las Islas Británicas.
Hay un cuadro azul con una etiqueta que dice "Rango de latitud" que cubre el océano Atlántico.
Hay una figura que muestra una caricatura con un gran termómetro que va desde la superficie del mar hasta los 50 metros de profundidad. La figura también tiene un rótulo que dice "Temperatura del mar en los primeros 50 metros: 21,5 °C." Esa es solo una temperatura arbitraria que está marcando ahora el termómetro. Contesta la pregunta de la página anterior para hacer un estimado correcto de la temperatura adecuada para que se formen los huracanes.
Cuando hablamos de "temperatura de la superficie del mar" realmente estamos hablando del promedio de temperatura de los primeros 50 metros de profundidad del agua.
La figura muestra tres capas de la atmósfera que están sobre el nivel del mar marcadas como alta, media y baja. La capa más alta indica que "La capa alta puede estar seca o húmeda". Las otras dos capas están marcadas "seca". A la par de cada una de ellas hay un par de flechas hacia arriba y hacia abajo que se usan en la versión multimedia de este módulo para cambiar la humedad de seca a humedad media , húmeda, o muy húmeda.
En esta figura hay tres niveles de la atmósfera etiquetados como vientos a alto nivel, vientos a medio nivel, y vientos a bajo nivel. Cada nivel tiene una brújula que indica la dirección y una etiqueta rectangular que indica la fuerza del viento. En este ejemplo (que de paso, no tiene la información correcta para que se forme un huracán) los vientos a alto nivel están soplando fuerte del noroeste, los vientos a medio nivel son fuertes y vienen del este y los vientos a bajo nivel son fuertes y vienen del sur. A la par de cada etiqueta rectangular hay unas flechas que se usan en la versión multimedia de este módulo para cambiar la dirección y la fuerza del viento.

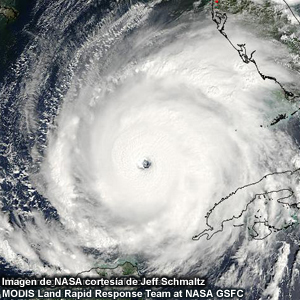

Imagen de satélite de un huracán grande.
